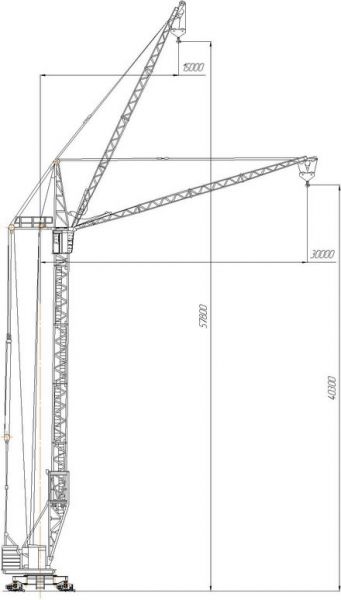

КБ 308М
Назначение: Предназначен для механизации строительно-монтажных работ при возведении жилых и административных зданий.
Наименование параметров | Исполнение крана | ||||||||
---|---|---|---|---|---|---|---|---|---|
308М-0 | 308М-0-1 | 308М-0-2 | 308М-1 | 308М-1-1 | 308М-1-2 | 308М-2 | 308М-2-1 | 308М-2-2 | |
Номинальный грузовой момент,тм | 125 | 120 | 100 | ||||||
Максимальная грузоподъёмность, т | 10 | 8 | 10 | ||||||
Минимальная грузоподъёмность, т | 5 | 3.3 | 6.25 | ||||||
Максимальный вылет стрелы, м | 25 | 30 | 20 | ||||||
Минимальный вылет стрелы, м | 12.5 | 15 | 10 | ||||||
Высота подъёма при максимальном вылете, м | 39,2 | 33,6 | 28 | 40,3 | 34,7 | 29,1 | 38,1 | 32,5 | 26,9 |
Высота подъёма максимальная, м | 53,3 | 47,7 | 42,1 | 57,8 | 52,2 | 46,6 | 48,9 | 43,3 | 37,7 |
Высота до точки подвеса стрелы(от головки рельса), м | 34,5 | 28,9 | 23,3 | 34,5 | 28,9 | 23,3 | 34,5 | 28,9 | 23,3 |
Число промежуточных секций башни, шт | 4 | 3 | 2 | 4 | 3 | 2 | 4 | 3 | 2 |
Число промежуточных секций стрелы, шт | 4 | 5 | 3 | 4 | 5 | 3 | 4 | 5 | 3 |
Конструктивная масса крана, т | 39 | 37,7 | 36,7 | 39,4 | 38,2 | 36,9 | 38,5 | 37,3 | 36,2 |
Масса крана в рабочем состоянии, т | 83,3 | 82 | 81 | 83,7 | 82,5 | 81,2 | 82,8 | 81,6 | 80,5 |
