| № п/п |
Изображение (рисунок) запасной части |
Обозначение |
Краткое описание запасной части и используемый материал |
| 1 |
 |
СБ-138Б.49.000 |

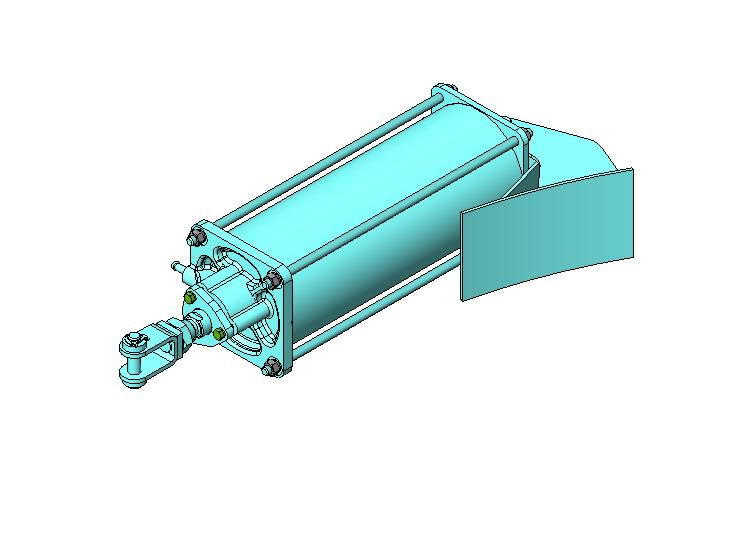

Пневмоцилиндр в сборе, рычаг поворотный – предназначен для открывания-закрывания выгрузочного люка (затвора) бетоносмесителя с помощью сжатого воздуха.
Материал — круг ст.3;45, лист ст.3, ст.литье 25Л; чугунное литье СЧ15; СЧ18, поковка ст.45,труба ст.45, полиэтилен, пластикат, резиновые уплотнения, метизные изделия. |
| 2 |
 |
СБ-138Б.49.010А (Ø200×450мм)
СБ-145.12.30.000 (Ø100×400мм)
СБ-145.12.30.000-01 (Ø100×200мм)
СБ-145.12.30.000-02 (Ø100×100мм)
СБ-145.12.30.000-03
С-302.0701.0 (Ø258×450мм)
СБ-103.77.010 |

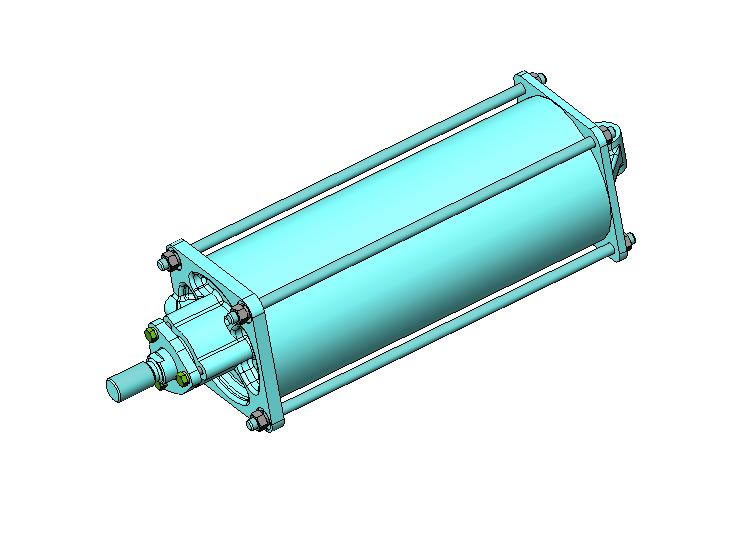

Пневмоцилиндр, рычаг поворотный – предназначен для открывания-закрывания затвора бетоносмесителя или отсечного затвора (заслонки) дозатора бетоносмесительной установки.
Материал — круг ст.3;45, лист ст.3, труба ст.45, полиэтилен, пластикат, резиновые уплотнения, метизные изделия. |
| 3 |
 |
СБ-138Б.63.000
СБ-138А.50.000
СБ-146А.13.000
СБ-146.04.000
СБ-138.21.000А
СБ-93.01.000
СБ-242-8.05.00.000
СБ-247.01.000А |

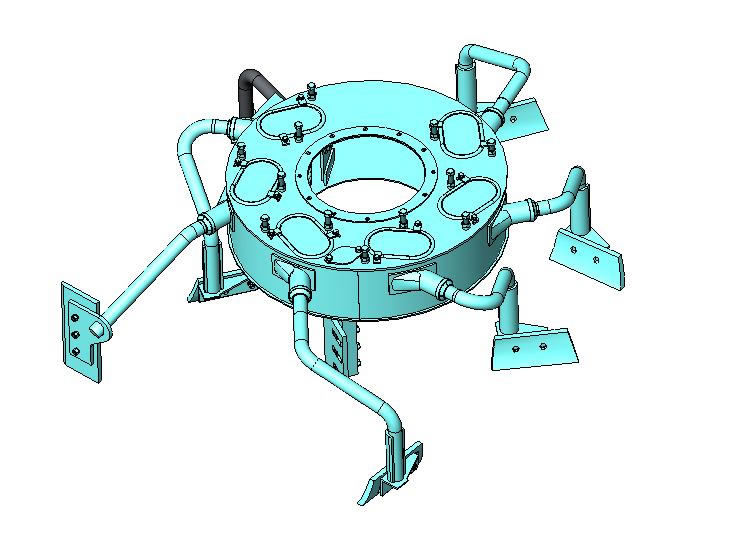

Ротор в сборе – предназначен для перемешивания бетонной смеси (непосредственно рабочий орган бетоносмесителя)
Материал — круг ст.60С2А;45, лист ст.3;50Г, труба ст.20, уголок ст.3, квадрат ст.45, круг ст.45, шестигранник ст.45, ст.литье 50Л, полиэтилен, шнур, резиновые уплотнения, метизные изделия. |
| 4 |
 |
СБ-138Б.63.110
СБ-138А.50.010
СБ-146.04.010
СБ-138.21.010А
СБ-93.01.010
|

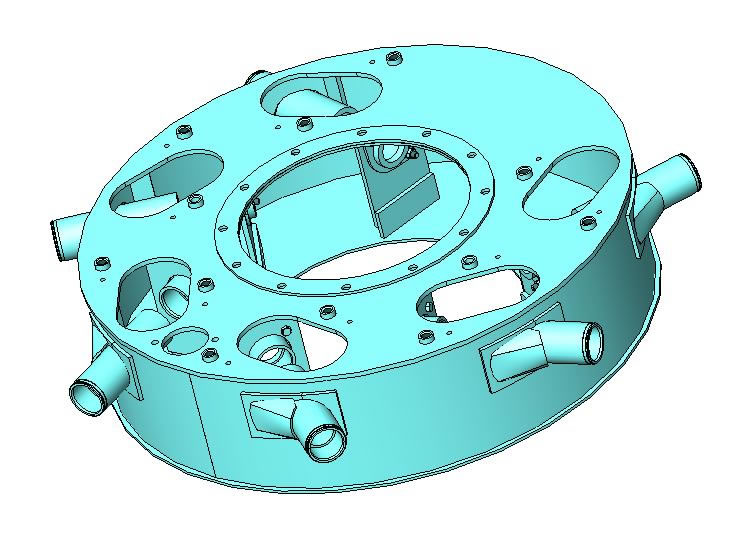

Корпус ротора – является составной частью ротора в сборе бетоносмесителя (несущая металлоконструкция)
Материал — круг ст.45, лист ст.3, труба ст.20 |
| 5 |
 |
СБ-138Б.77.000
СБ-138Б.77.3МП-40-180
СБ-138А.37.000Б
СБ-146.05.000
С-302.0900.0А
СБ-138.24.000Б
СБ-93.12.000В
СБ-242-8.01.00.000А
СБ-247.04.000
СБ-153.62.100Б
СБ-153А.93.200
СБ-103.76.000
СБ-242.02.00.000Б
СБ-202.01.000
СБ-241.03.02.000-02
СБ-242-10.02.00000А
СБ-138Б.4А.225.М6.У3
СБ-138Б.77.3МП-90-110
СБ-138Б.77.3МП-31,5-71 |

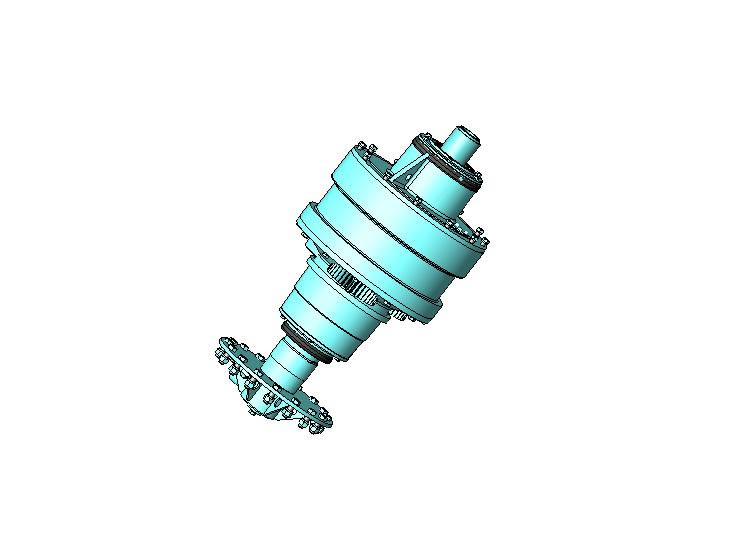

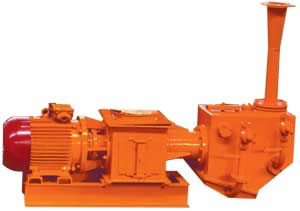

Механизм вращения, редуктор, привод (без эл/двигателя) – предназначен для передачи крутящего момента от электродвигателя к ротору бетоносмесителя. В его состав входят цилиндрические прямозубые зубчатые зацепления (шестерни, вал-шестерни, зубчатые колеса).
Материал — круг ст.3;40Х, лист ст.3;08, ст.литье 25ГЛ;45Л; чугунное литье СЧ15; СЧ20, поковка ст.40Х;18ХГТ, труба ст.20, уголок ст.3, шестигранник ст.45, подшипники, полиэтилен, паронит, резиновые уплотнения, метизные изделия.
|
| 6 |
 |
СБ-138Б.80.000 |

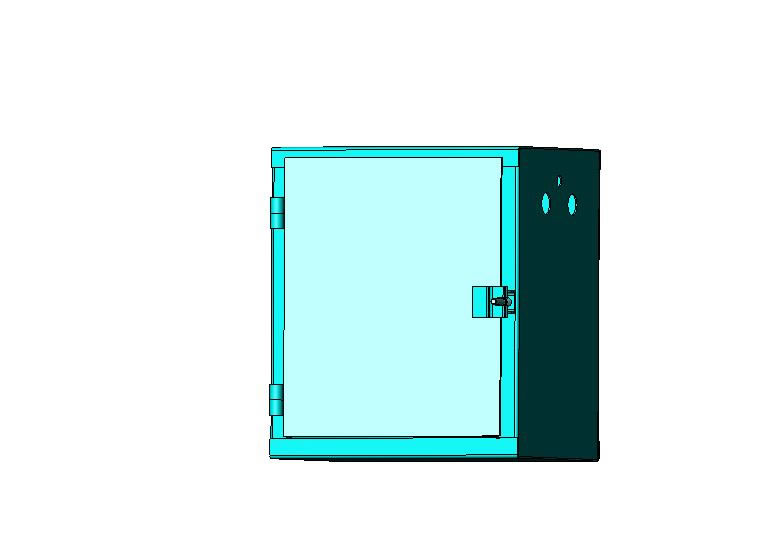

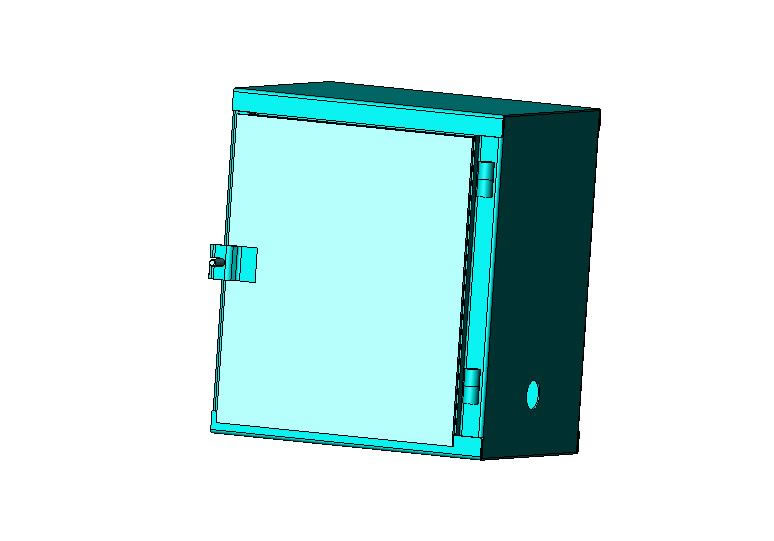

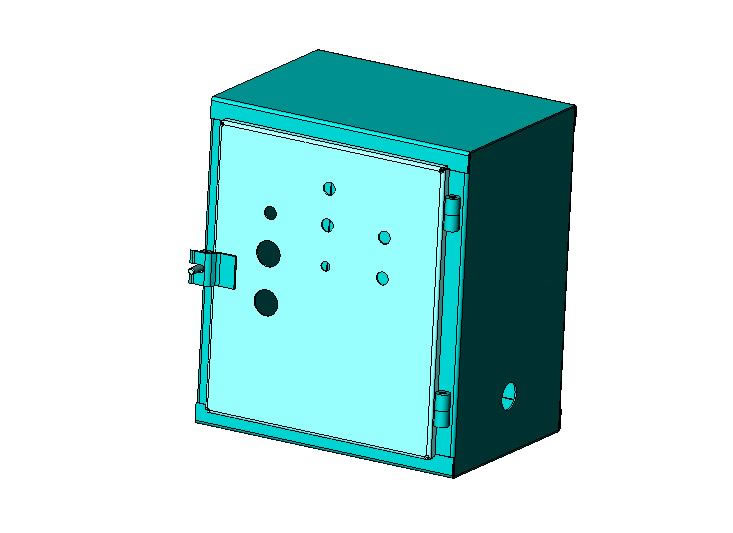

Пульт управления – предназначен для управления бетоносмесителем.
Материал — круг ст.3, лист ст.3, электропускатели, автоматы, реле, кнопки управления, соединительная кабельно-проводниковая продукция. |
| 7 |
 |
С-951.04.000
|

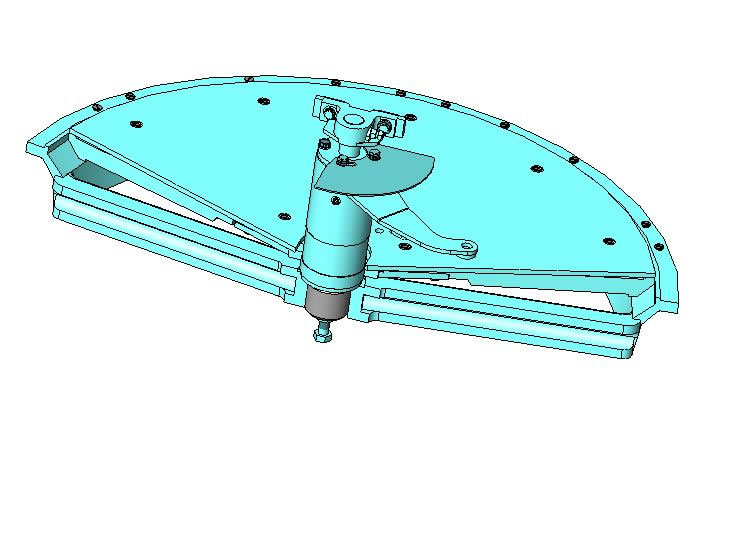

Затвор – предназначен для выгрузки готовой смеси из чаши бетоносмесителя.
Материалы — круг ст.5, 3, 45; лист ст.3, 50Г; уголок ст.3; ст. литье 25Л, подшипники, резиновые уплотнения, метизные изделия. |
| 8 |
 |
СБ-138Б.55.000А
СБ-146А.02.000
СБ-242-8.07.00.000
СБ-247.03.000
СБ-145.37.02.100 |

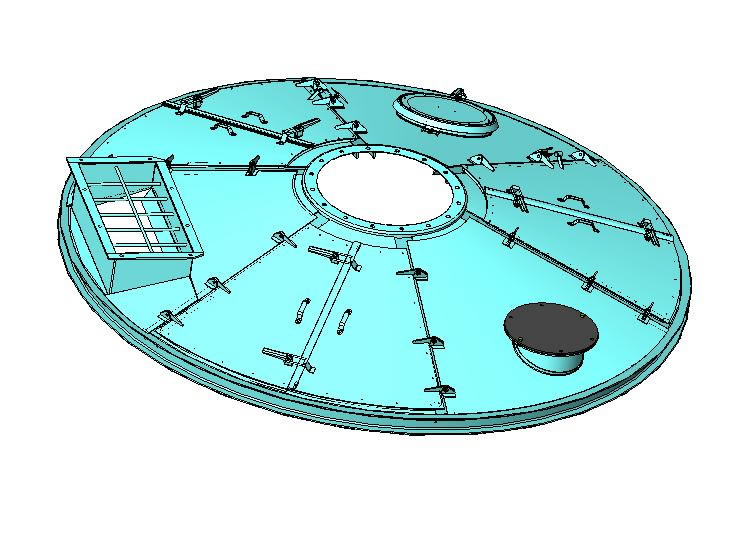

Крышка – предназначена для герметизации чаши бетоносмесителя.
Материал — круг ст.3, лист ст.3, труба ст.20, уголок ст.3, швеллер ст.3, проволока, полиэтилен, резиновые уплотнения. |
| 9 |
 |
СБ-138Б.63.200
СБ-138Б.63.300
СБ-138Б.63.310
СБ-138Б.63.400
СБ-138Б.63.500
СБ-138Б.63.600
СБ-138Б.63.700
СБ-146А.13.400
СБ-138.21.020
СБ-93.01.020
СБ-93.01.050
СБ-93.01.060 |

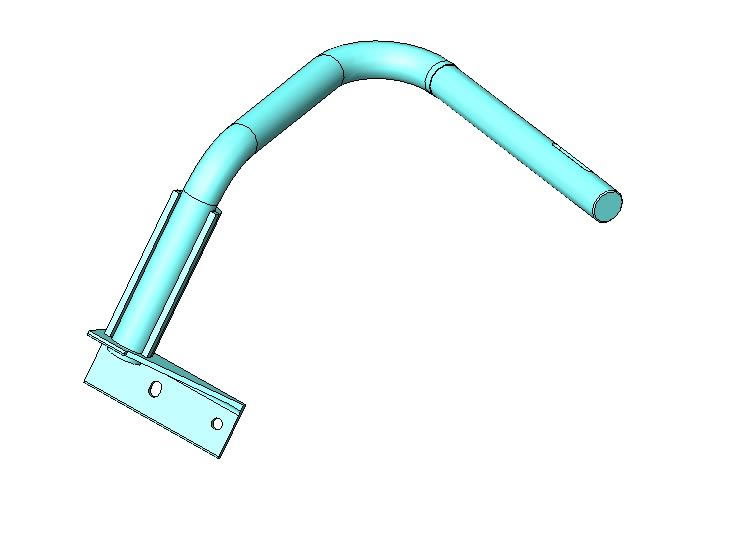

Лопастедержатель, держатель – является составной частью ротора бетоносмесителя и предназначен для крепления смесительных лопастей.
Материал — круг ст.45, лист ст.50Г, уголок ст.3. |
| 10 |
 |
СБ-138А.50.020
СБ-138А.50.030
СБ-138А.50.040
СБ-146.04.020
СБ-146.04.030
СБ-146.04.040
СБ-153.62.203
СБ-153.62.205
|
Лопастедержатель, держатель – является составной частью ротора бетоносмесителя и предназначен для крепления смесительных лопастей.
Материал — круг ст.45, лист ст.50Г, лист ст.3 |
| 11 |
 |
СБ-138Б.63.800
СБ-146А.13.800
СБ-241А.01.08.400
|

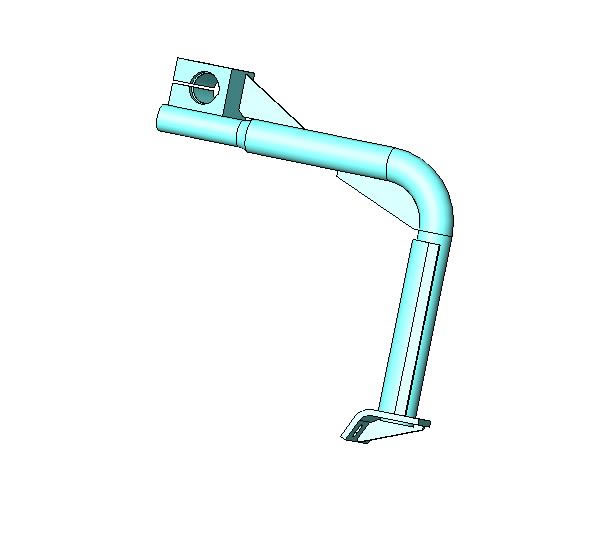

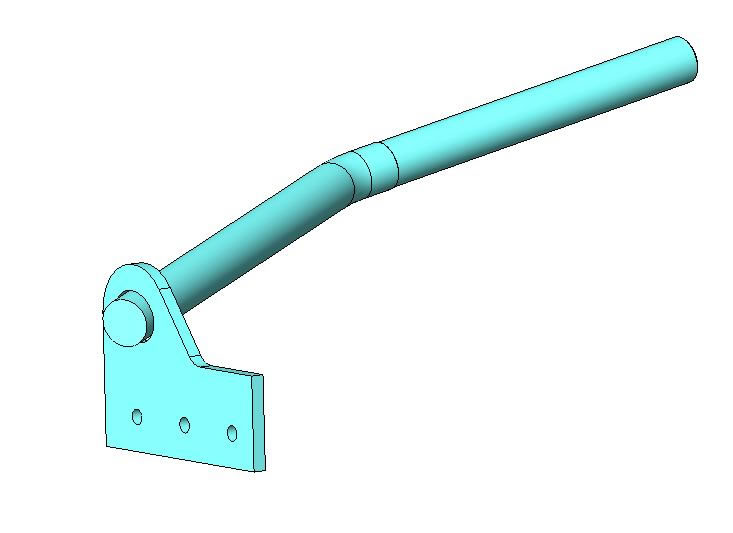

Рычаг – является составной частью ротора бетоносмесителя и предназначен для крепления наружного очистного скребка.
Материал — круг ст.45, лист ст.3. |
| 12 |
 |
СБ-138Б.63.900А
СБ-138.21.030
СБ-93.01.030
СБ-93.01.070 |

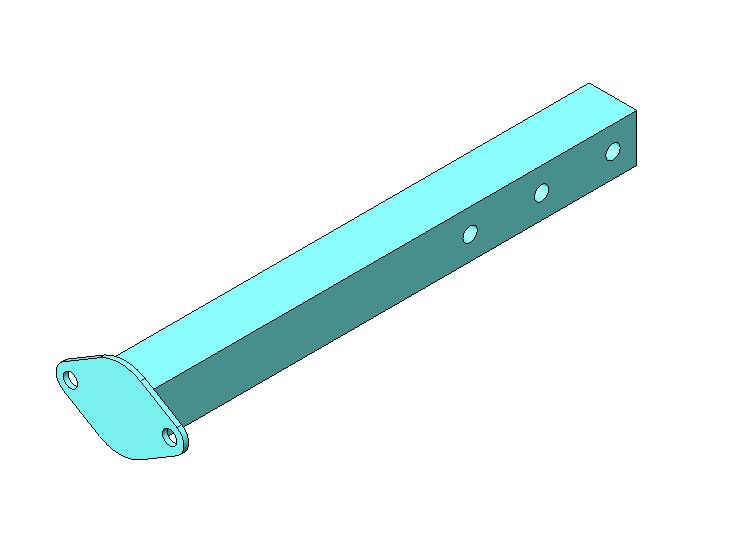

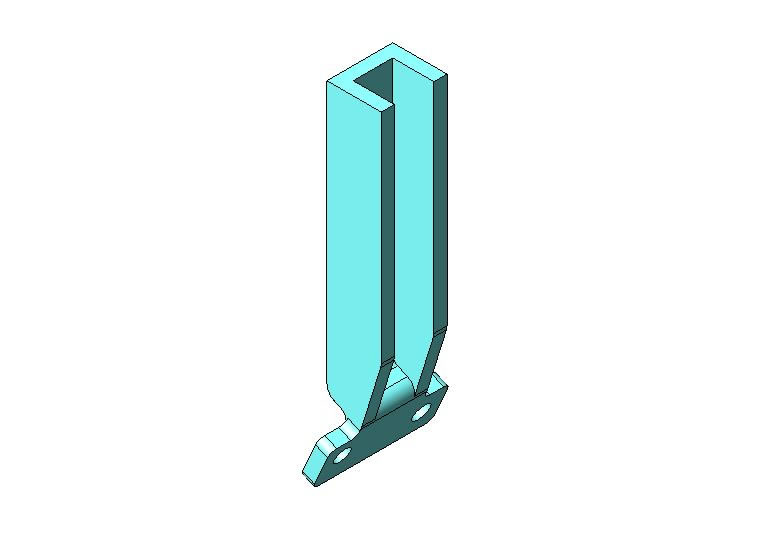

Стойка – является составной частью ротора бетоносмесителя и предназначена для крепления внутреннего очистного скребка.
Материал — квадрат ст.45, лист ст.3 |
13 |
 |
СБ-93.01.014
СБ-93.01.015
СБ-153А.72.310
СБ-153А.72.320
СБ-153А.72.330
С-302.0800.20А
С-302.0800.30А
С-302.0800.40А
СТП 22-041-92-2-84-6 СБ-242-8.05.02.000
|
Кронштейн, кронштейн лопасти - является составной частью ротора бетоносмесителя и предназначен для крепления смесительной лопасти.
Материал — ст.литье 35ГЛ (с мех. обработкой) |
| 14 |
 |
СБ-138Б.63.007
СБ-146.04.005
СБ-93.01.016
СБ-93.01.021
С-780.01.02.085Б
С-780.01.02.086Б
С-780.01.02.087Б
С-780.01.02.088Б
С-473А-009
С-473А-0027
СБ-242-8.05.03.000
СБ-242-8.06А.01.000
СБ-153.62.201
СБ-153.62.202 |

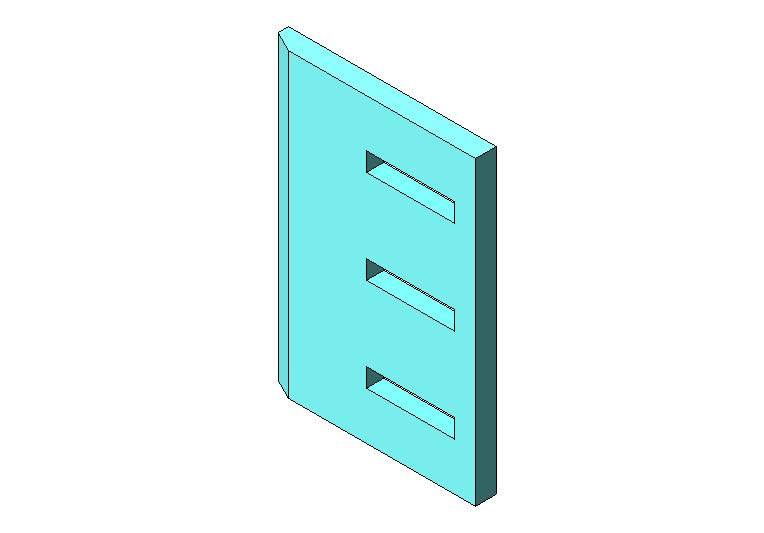

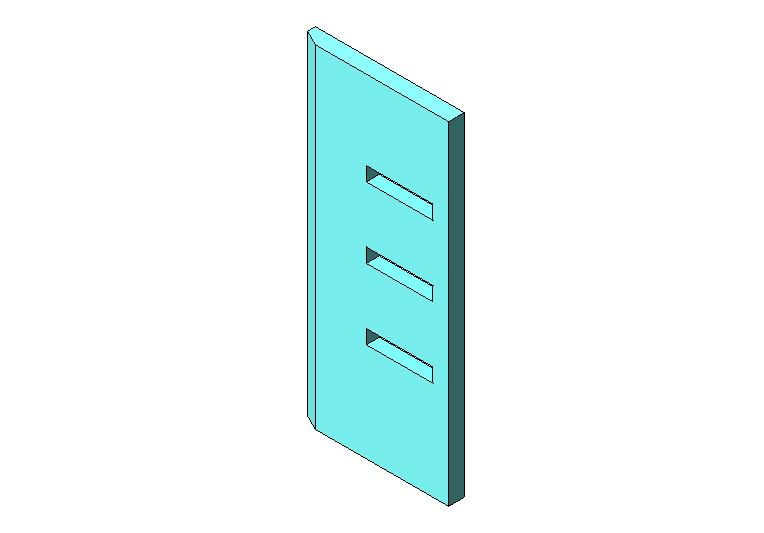

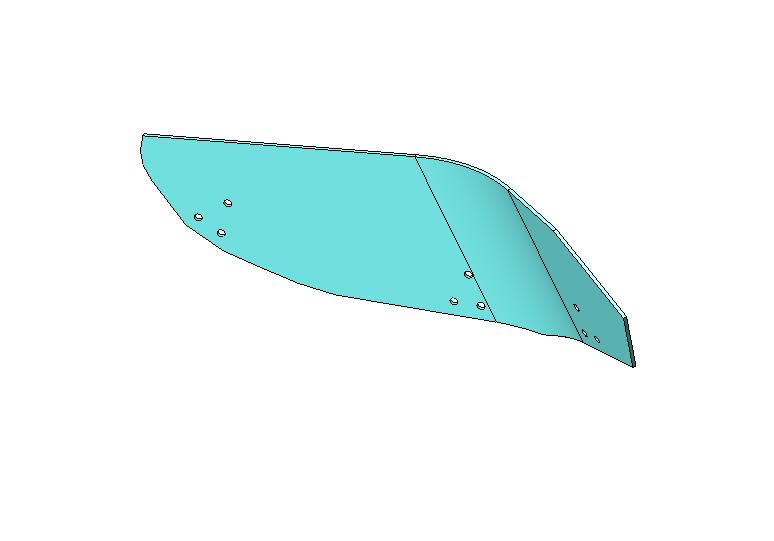

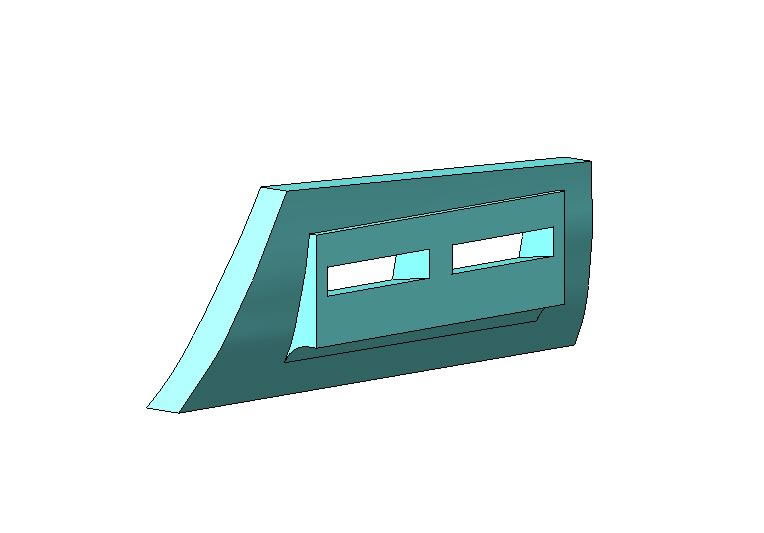

Лопасть, лопасть передняя (задняя), лопасть очистная – является составной частью ротора бетоносмесителя, крепится к лопастедержателям и предназначена для перемешивания бетонной смести.
Материал — ст.литье 50Л (с мех. обработкой) |
| 15 |
 |
СБ-138Б.63.009
СБ-138А.50.001
СБ-93.01.040
СБ-146.04.01
СБ-146.04.001 |
Скребок – является составной частью ротора бетоносмесителя и предназначен для очистки наружной поверхности чаши бетоносмесителя от бетонной смеси в процессе перемешивания.
Материал — ст.литье 50Л (с мех. обработкой) |
| 16 |
 |
СБ-138Б.63.011А
СБ-138А.50.002
СБ-138.21.002
СБ-93.01.002
СБ-146.03.02
СБ-146.03.002 |
Скребок – является составной частью ротора бетоносмесителя и предназначен для очистки внутренней стенки стакана бетоносмесителя от бетонной смеси в процессе перемешивания.
Материал — ст.литье 50Л (с мех. обработкой) |
| 17 |
 |
СБ-138Б.61.005
СБ-138Б.61.005-01
СБ-138Б.61.99
СБ-138.22.001
СБ-138.22.001-01
С-543.01.02.46
СБ-146А.11.001
СБ-146.01.003
СБ-78.01.01.141
СБ-242-8.02.00.001
СБ-242-8.02.00.002
СБ-242-8.02.00.004 |

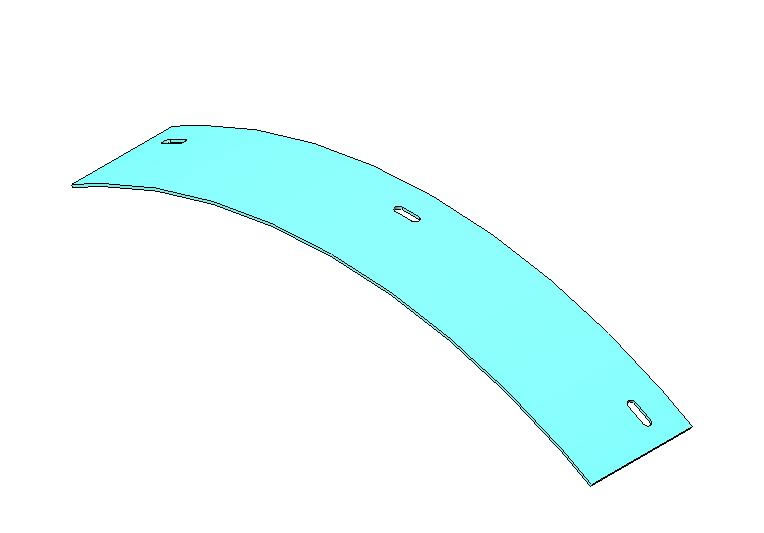

Броня (боковая) – предназначена для защиты наружной обечайки чаши бетоносмесителя.
Материал — лист ст.50Г |
| 18 |
 |
СБ-138Б.61.002
СБ-138А.51.001
СБ-138А.51.001-01
СБ-138.22.003
СБ-138.22.003-01 |

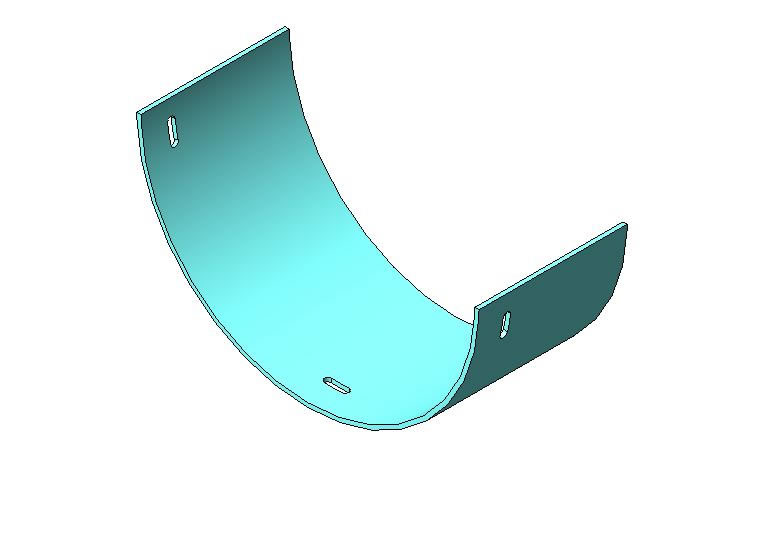

Броня стакана – предназначена для защиты внутреннего стакана чаши бетоносмесителя.
Материал — лист ст.50Г |
| 19 |
 |
СБ-138А.51.002
СБ-146.01.005
СБ-146.01.005-01
СБ-138.22.041А
СБ-242-8.02.00.003
СБ-242-8.02.00.006 |

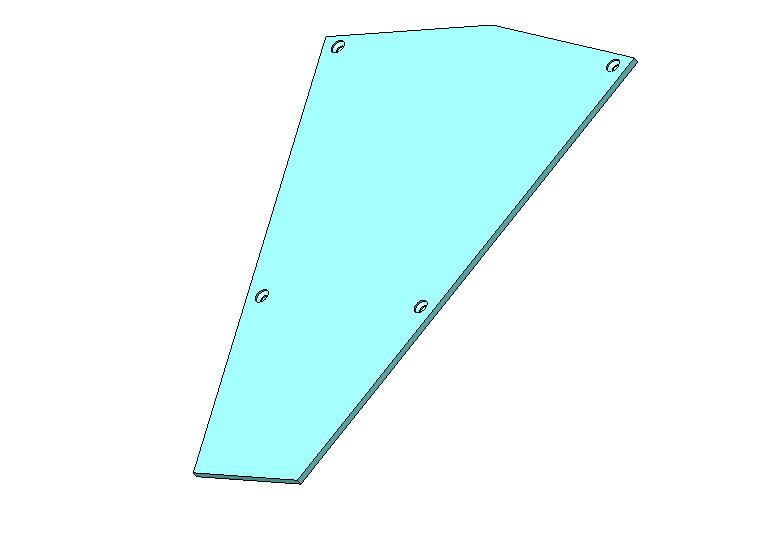

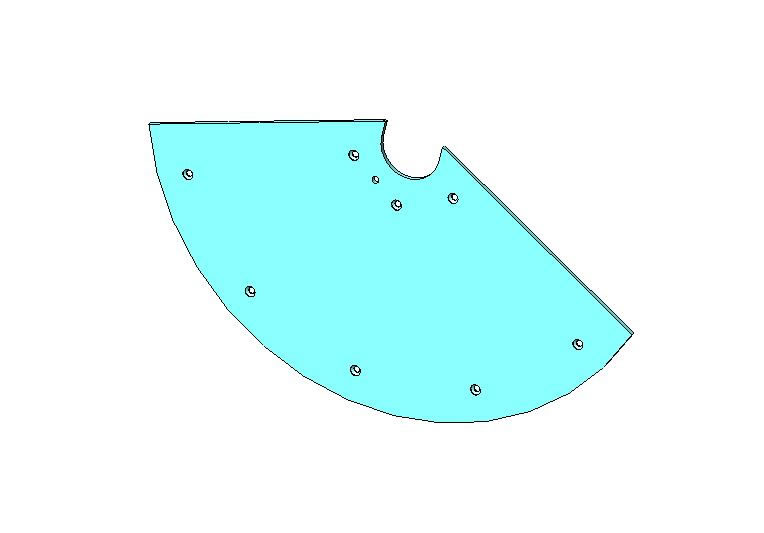

Броня дна – предназначена для защиты дна чаши бетоносмесителя.
Материал — лист ст.50Г |
| 20 |
 |
СБ-138А.51.003
СБ-138А.51.003-01
СБ-146.01.006
СБ-146.01.006-01
СБ-138.22.042А
СБ-138.22.042А-01
СБ-242-8.02.00.007
СБ-242-8.02.00.007-01 |

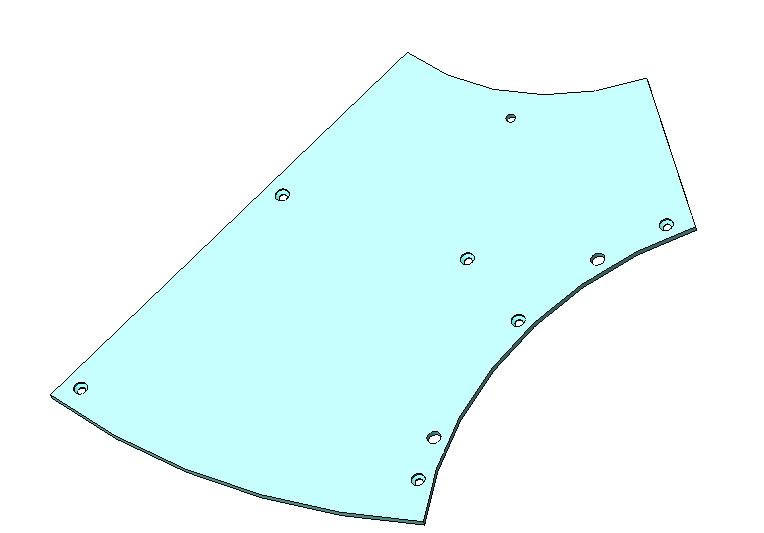

Броня дна – предназначена для защиты дна чаши бетоносмесителя.
Материал — лист ст.50Г |
| 21 |
 |
С-951.04.003
СБ-242-8.04.00.005 |
Броня затвора – предназначена для защиты выгрузочного затвора чаши бетоносмесителя.
Материал — лист ст.50Г |
| 22 |
 |
СБ-138Б.63.003А
СБ-93.01.009
СБ-138.21.008
|

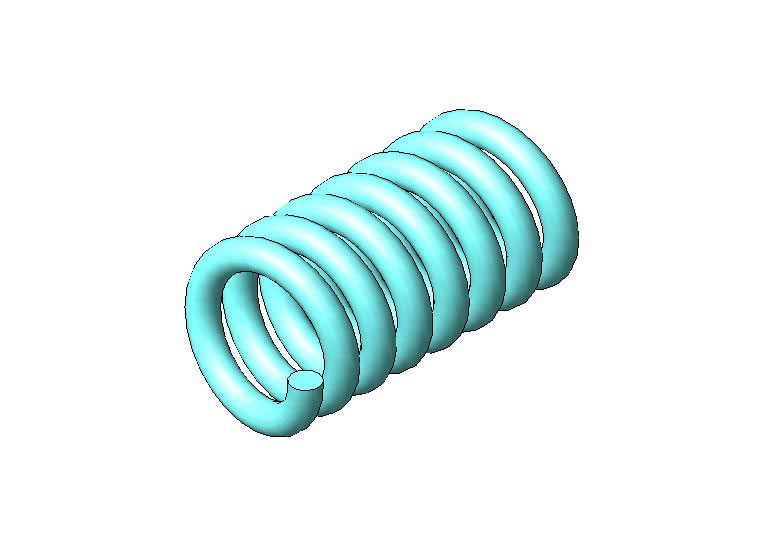

Пружина сжатия – является составной частью ротора бетоносмесителя и предназначена для предотвращения заклинивания в процессе перемешивания. Изготовление методом холодной навивки.
Материал — круг ст.60С2А |
23 |
 |
СБ-146.04.003А |

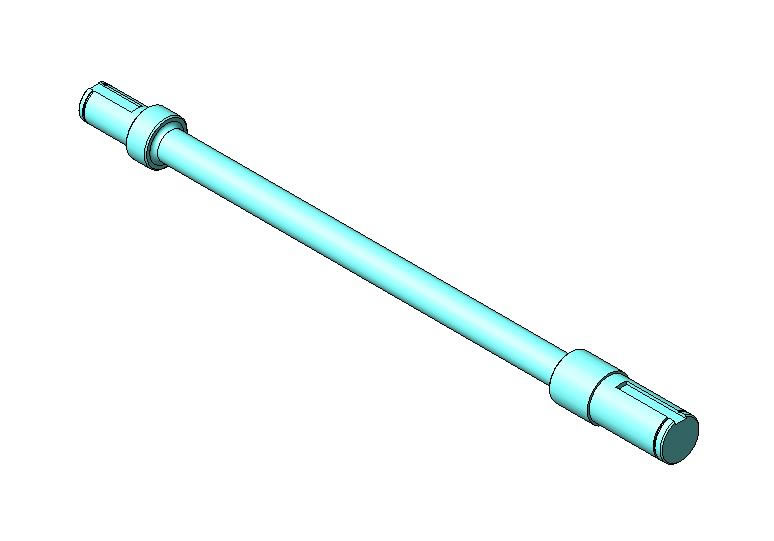

Торсион - является составной частью ротора бетоносмесителя и предназначен для предотвращения заклинивания в процессе перемешивания.
Материал — круг ст.50Г |
| 24 |
 |
СБ-138Б.63.004
СБ-146.04.004Б
|

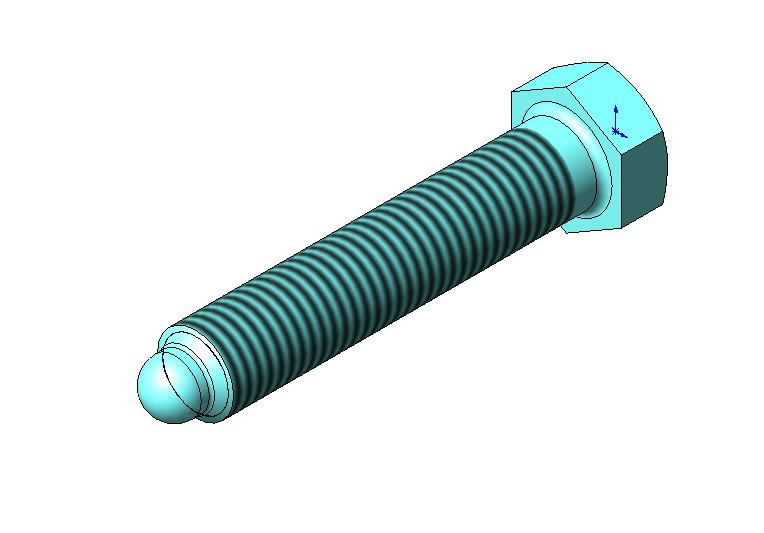

Болт– является составной частью ротора бетоносмесителя и предназначен для предварительного натяжения пружины СБ-138Б.63.003А. Диаметр резьбы – М20. Предел прочности на растягивание 980 МПа.
Материал — шестигранник ст.45 |
| 25 |
 |
СБ-138Б.63.008
С-355.08.18
СБ-93.01.007 |
Болт – является составной частью ротора бетоносмесителя и предназначен для крепления скребков и лопастей к лопастедержателям и рычагам. Диаметр резьбы – М16.
Материал — поковка ст.20. |
| 26 |
 |
СБ-138А.51.006
СБ-242-8.03.00.002А
СБ-242-8.03.00.003А |

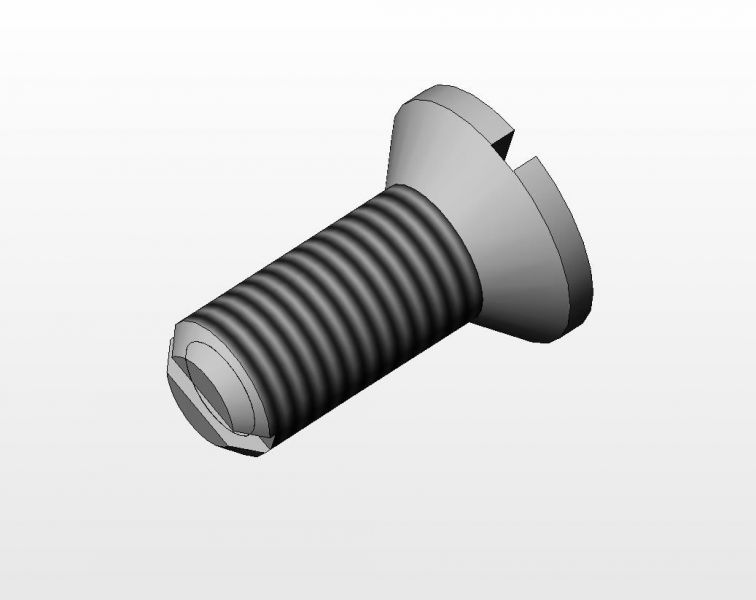

Винт – является составной частью ротора бетоносмесителя и предназначен для крепления брони. Диаметр резьбы – М12.
Материал — круг ст.45 |
| 27 |
 |
СБ-138Б.63.005
СБ- 146.03.012А
|

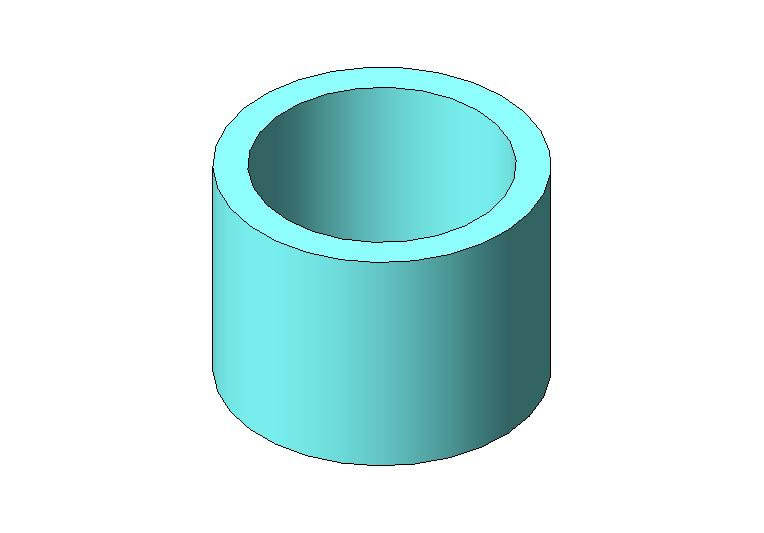

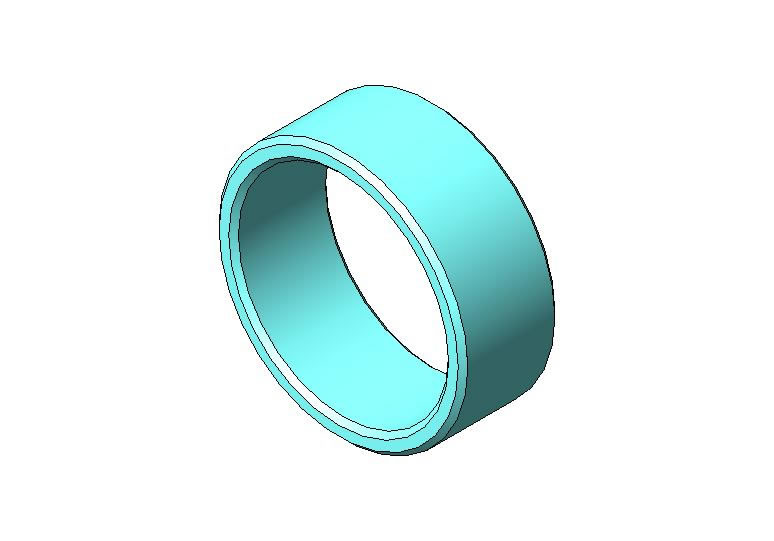

Втулка – является составной частью ротора бетоносмесителя и служит как подшипник скольжения вала лопастедержателей.
Материал — железографит ЖГр1.2
|
28 |
 |
СБ-138Б.63.010А
СБ-93.01.004А |

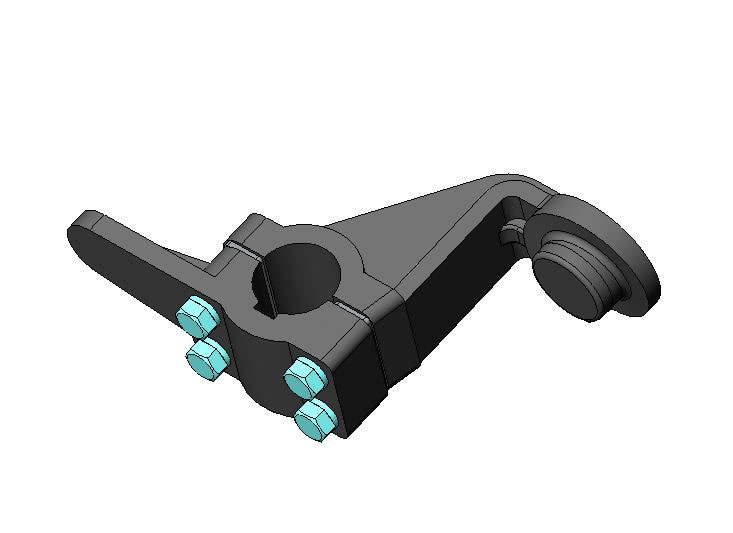

Кулак в сборе – является составной частью ротора бетоносмесителя и предназначен для передачи усилия с лопастедержателя на пружину.
Материал — ст.литье 25Л (с мех. обработкой), метизные изделия. |
| 29 |
 |
СБ-146.04.002 |

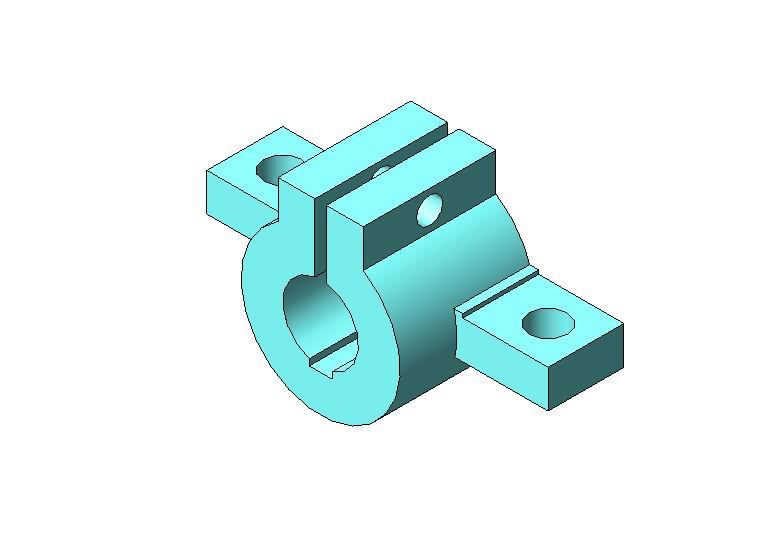

Призма регулировочная – является составной частью ротора бетоносмесителя и предназначена для передачи усилия с лопастедержателя на торсион.
Материал — ст.литье 25Л (с мех. обработкой), метизные изделия.
|
| 30 |
 |
СБ-138Б.63.015 |

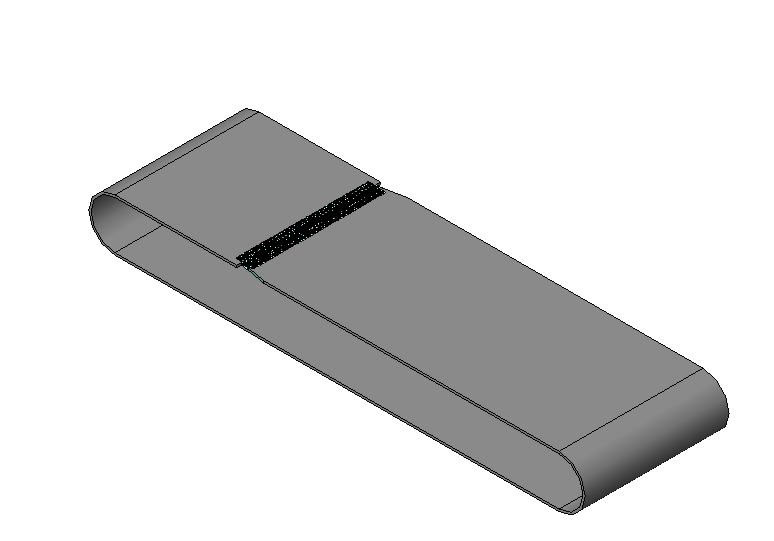

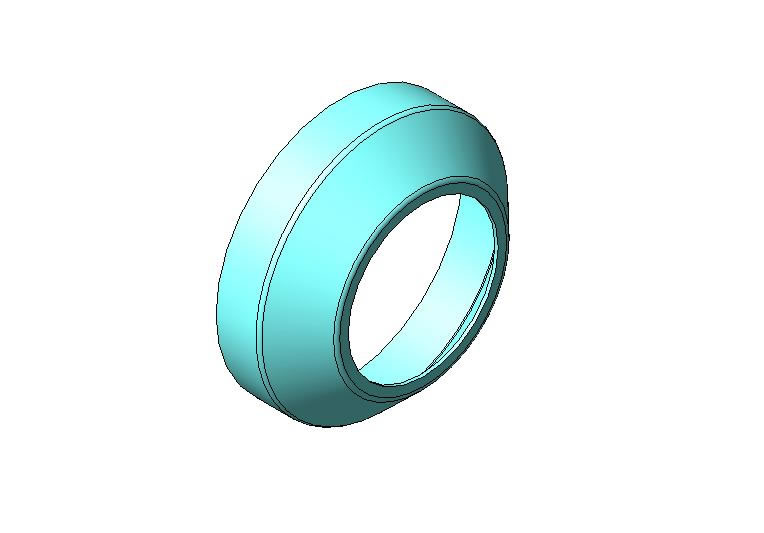

Обечайка – является составной частью ротора бетоносмесителя и предназначена для защиты железографитной втулки.
Материал — лист ст.08кп |
| 31 |
 |
СБ-138Б.63.014
СБ-146.03.013 |
Пыльник – является составной частью ротора бетоносмесителя и предназначен для защиты железографитной втулки.
Материал — полиэтилен |
| 32 |
 |
СБ-138Б.63.012
СБ-138Б.63.035 |

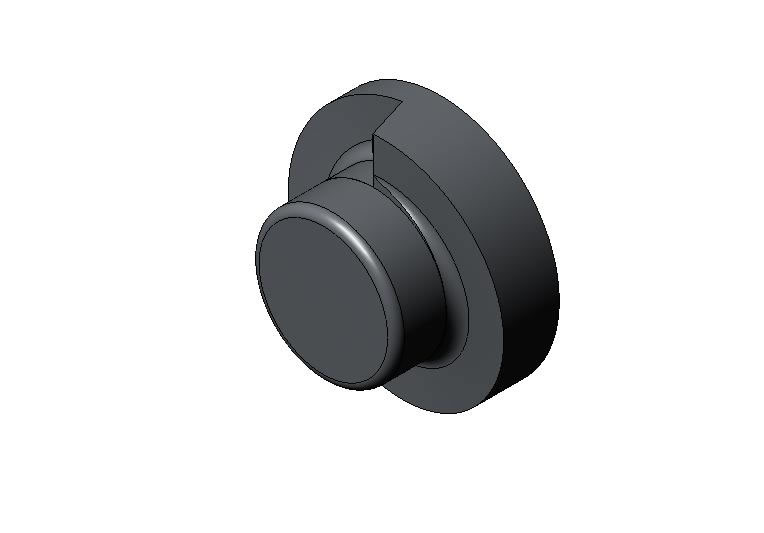

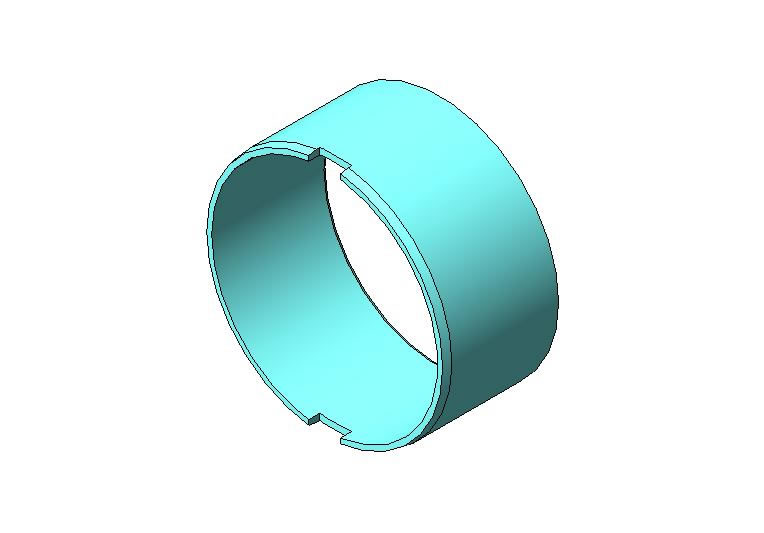

Стакан – является составной частью ротора бетоносмесителя и предназначен для создания опорной поверхности пружины.
Материал — поковка ст.45 |
| 33 |
 |
СБ-138Б.63.006А |

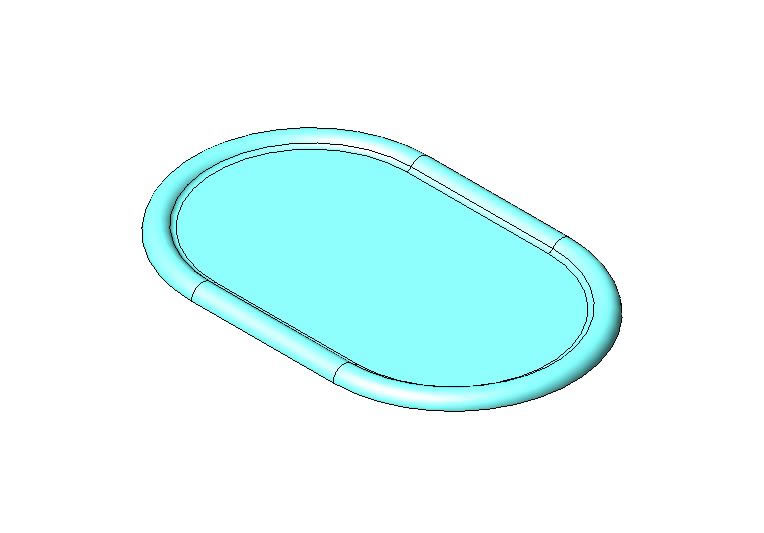

Крышка люка – является составной частью корпуса ротора бетоносмесителя и предназначена для предотвращения попадания бетона во внутреннюю полость ротора.
Материал — лист ст.3 |
| 34 |
 |
СБ-138Б.63.013
|

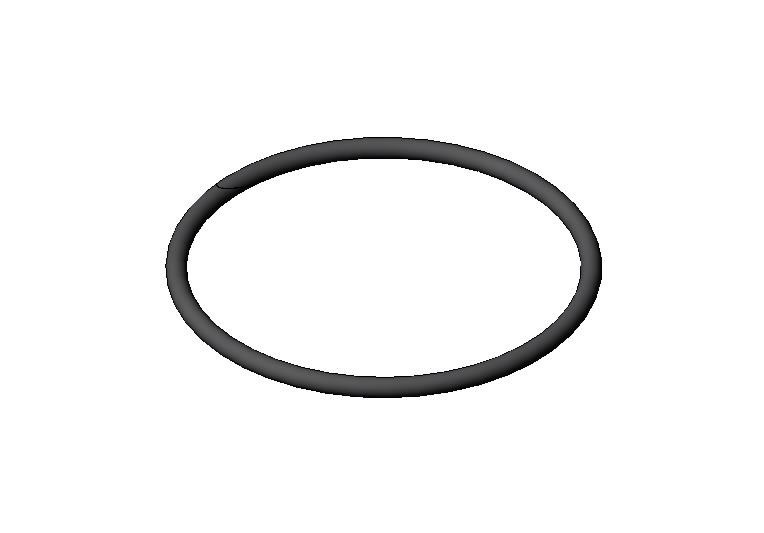

Кольцо – является составной частью корпуса ротора и предназначена для герметизации крышки люка.
Материал — вулканизированная резина |
| 35 |
 |
СБ-138Б.47.011
СБ-138Б.47.022
СБ-138А.37.001Г
СБ-138А.37.001А
СБ-153.62.015Б
СБ-153.62.015А
С-302.0900.3
С-302.0900.27
СБ-138.24.013Б
СБ-138.24.033Б
СБ-93.12.005А
СБ-93.12.006В
СБ-153А.92.105
С-780.01.02.082
С-543.01.02.09
СБ-162.02.10.021
СБ-146А.25.001
СБ-146.05.001А
707.17.018
СБ-153А.72.113
СБ-242-10.02.00.009
С-951.01.004
С-951.01.008
С-951.01.022
С-951.01.061
С-951.01.073
701.17.040
701.17.065
СБ-138.24.061Б
СБ-242-8.01.00.006А
СБ-103.76.007
СБ-242-8.01.00.003
СБ-242-8.01.00.004
СБ-242-10.02.00.006Б
СБ-242-10.02.00.017
СБ-103.76.003
СБ-103.76.008 |

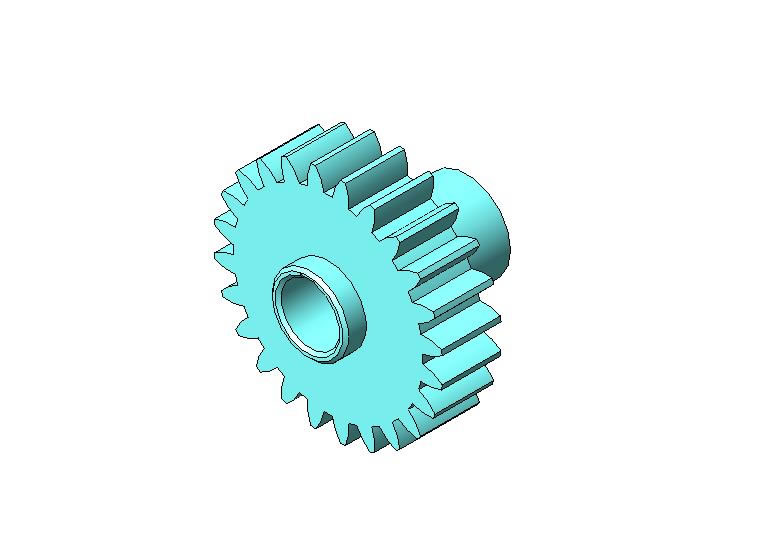

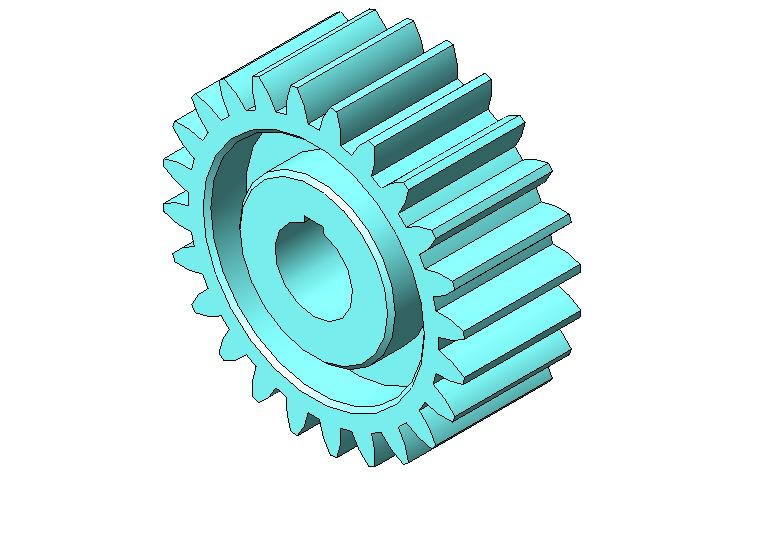

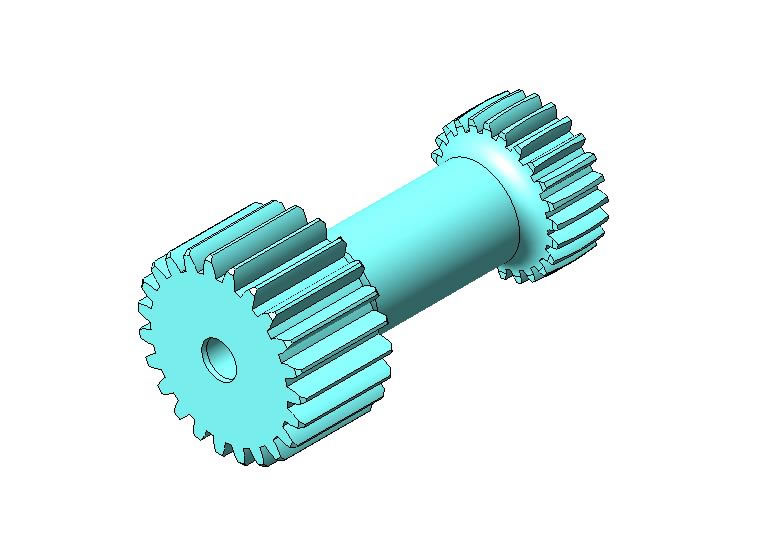

Вал-шестерня, шестерня – предназначена для передачи крутящего момента от электродвигателя на 1-ю или 2-ю ступень механизма вращения бетоносмесителя.
Материал — поковка ст.40Х |
| 36 |
 |
СБ-138Б.47.012
СБ-138Б.47.028
СБ-138А.37.103
СБ-138.37.017
701.17.015
СБ-138.37.041
СБ-146А.25.002
СБ-242-10.02.00.019
СБ-242-10.02.00.011 |
Сателлит – предназначен для передачи крутящего момента от венца к водилам 1-й или 2-й ступени механизма вращения бетоносмесителя.
Материал — труба ст.40Х |
| 37 |
 |
С-302.0900.36 *
С-302.0900.41 *
СБ-138.24.017Б *
701.17.161Л **
СБ-242-8.01.00.011 *
СБ-242-8.01.00.018 *
СБ-242-8.01.00.029 *
СБ-242-8.01.00.031 *
СБ-242-8.01.02.000А *
СБ-103.76.004 *
СБ-103.76.006 *
СБ-242-10.01.00.001 *
СБ-138Б.57.008 *** |

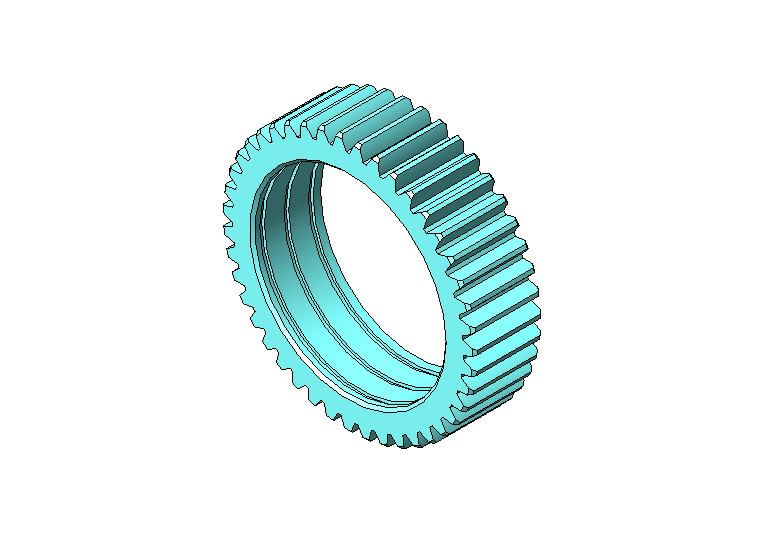

Колесо зубчатое, кольцо зубчатое – предназначено для передачи крутящего момента в механизмах вращения бетоносмесителя.
Материал: * - поковка ст.40Х, ** - отливка ст.45Л (с мех. обработкой) *** - лист 16мм/ст.3 |
| 38 |
 |
СБ-138Б.57.007 *
СБ-138Б.57.017 *
СБ-138Б.77.017 *
С-302.0801.5А ***
С-302.041И.000***
701.17.008 **
СБ-92.1А.01.02.051 ***
СБ-146А.25.003 *
СБ-138.24.018Б **
СБ-103А.75.011 ***
СБ-247.04.002 *
СБ-242-10.01.04.000 *
СБ-242-10.02.00.014 *
СБ-242-10.02.00.018 * |

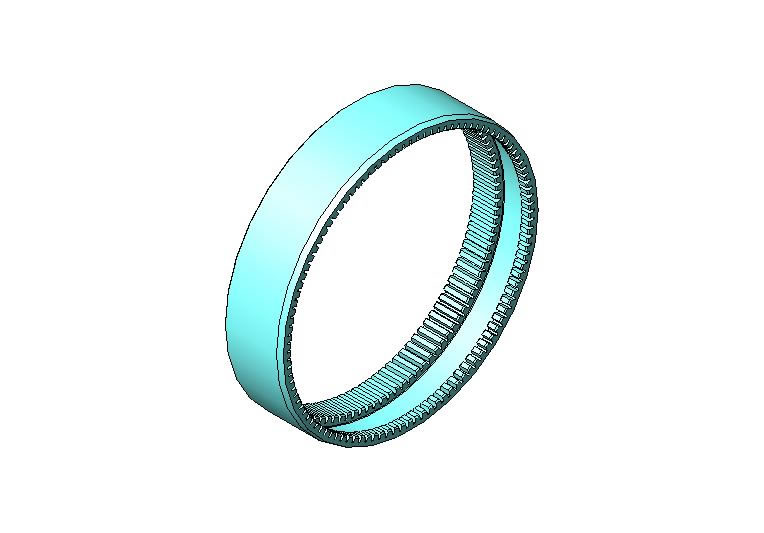

Венец, венец зубчатый –предназначен для передачи крутящего момента на 1-й или 2-й ступени механизма вращения бетоносмесителя.
Материал: * - поковка ст.40Х ** - сталь 45 *** - отливка ст.35ГЛ (с мех. обработкой)
|
| 39 |
 |
СБ-138Б.47.016
СБ-138Б.67.002
СБ-138Б.47.043 (Д)
СБ-138А.37.101А
СБ-138.37.018
СБ-138Б.77.002
СБ-242-10.02.00.003А
СБ-242-10.02.00.004
701.17.010
СБ-153.62.151
СБ-146А.25.004
СБ-247.04.003 |

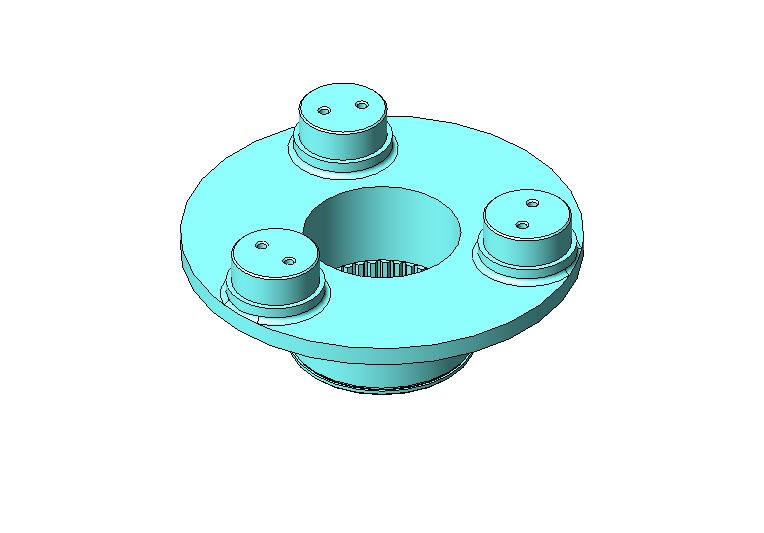

Водило – предназначено для крепления сателлитов и передачи крутящего момента механизма вращения бетоносмесителя.
Материал — ст.литье 45Л (с мех. обработкой) |
| 40 |
 |
СБ-138Б.47.044
701.17.081
СБ-93.12.008 |

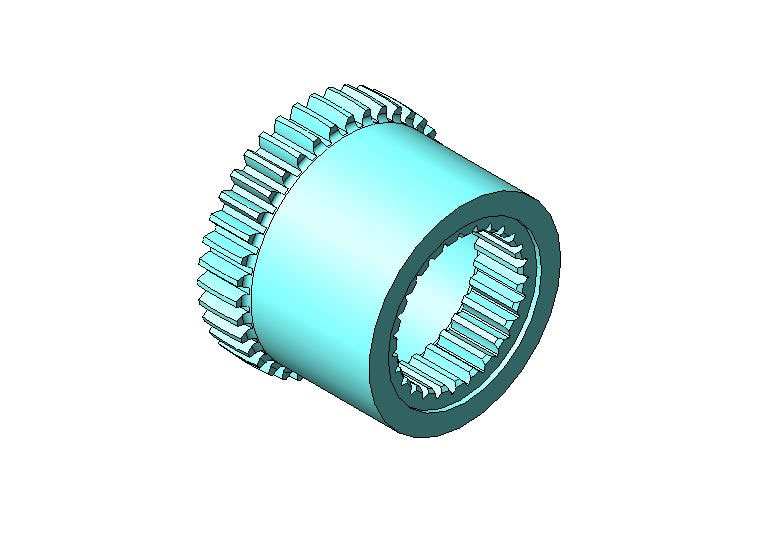

Муфта зубчатая – предназначена для передачи крутящего момента с 1-й ступени на 2-ю ступень механизма вращения бетоносмесителя.
Материал — поковка ст.40Х |
| 41 |
 |
СБ-138Б.47.070 (Д)
СБ-138.37.070Б
СБ-138.24.120
СБ-93.05.010А
СБ-93.12.019А
СБ-242-8.01.00.009
СБ-247.04.100 |

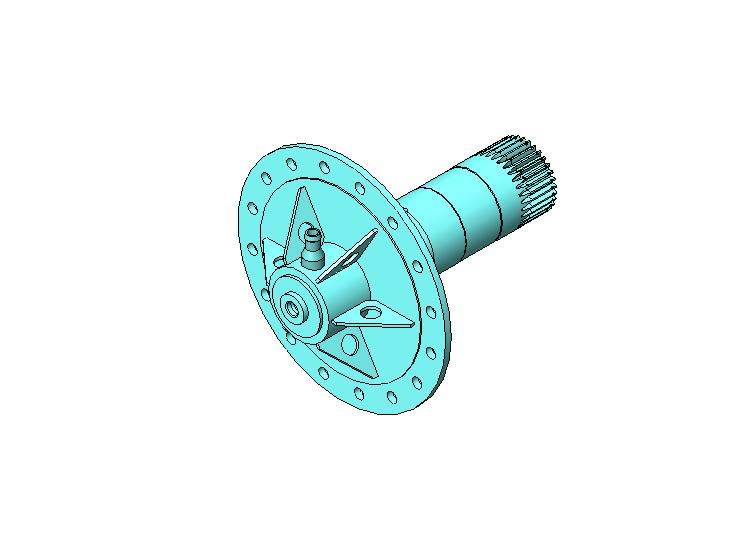

Вал, вал выходной – несущий (опорный) вал механизма вращения бетоносмесителя.
Материал — труба ст.20, лист ст.3. |
| 42 |
 |
СБ-138Б.47.004
СБ-138.37.004Б
СБ-138А.37.004В
СБ-153А.72.103
С-302.0403.29
С-302.0900.32Б |

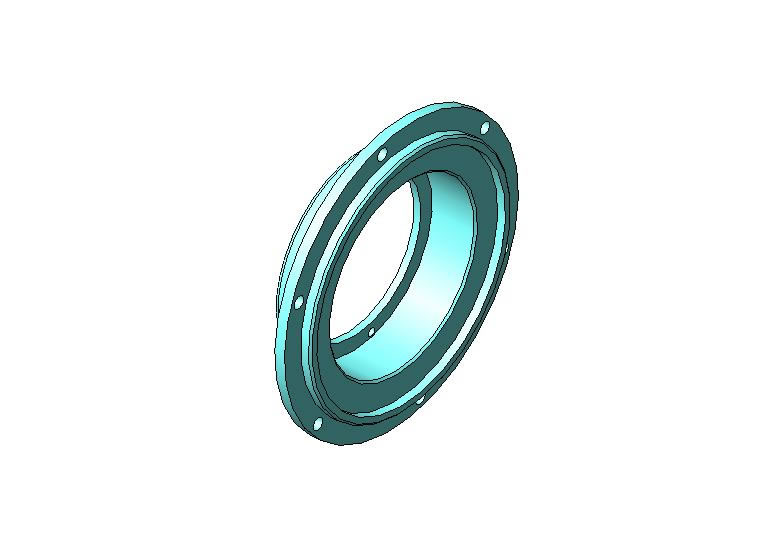

Крышка – защитная крышка корпуса механизма вращения бетоносмесителя.
Материал — чугунное литье СЧ15 (с мех. обработкой) |
| 43 |
 |
СБ-138Б.47.041
СБ-138.37.012
СБ-138Б.49.008
СБ-138Б.49.002
СБ-71.01.009А
С-302.0701.2
С-302.0701.15
С-302.0701.23А
С-302.0701.24А |

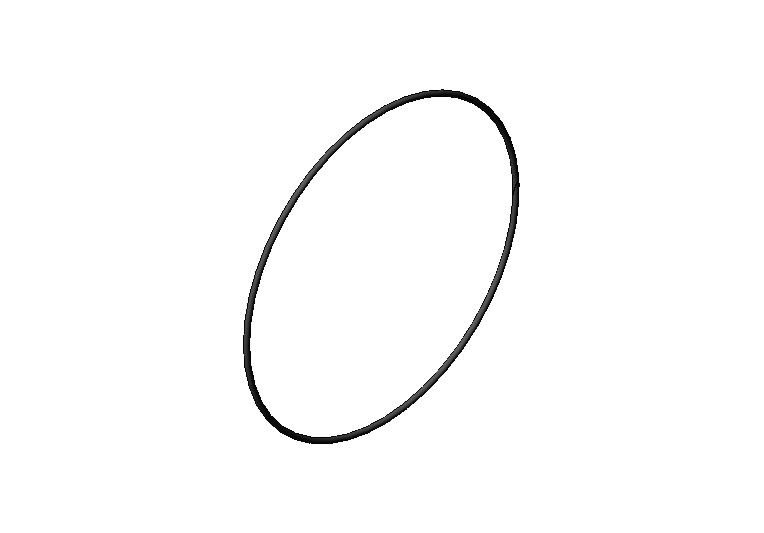

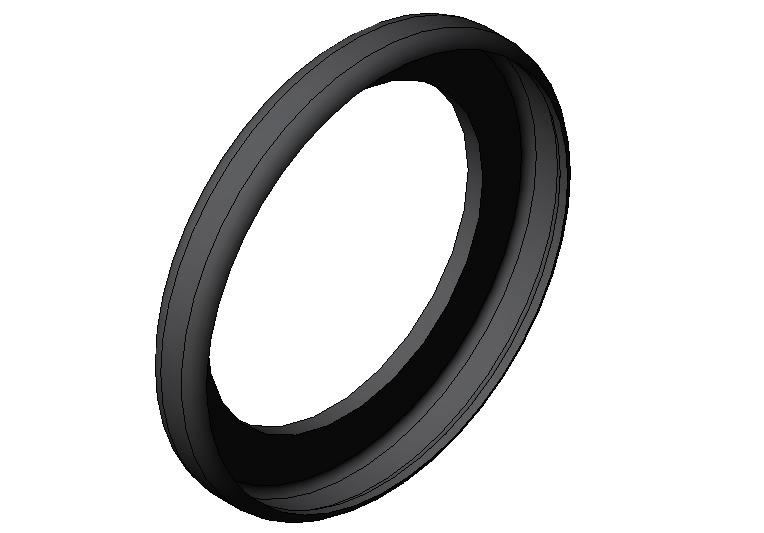

Кольцо, кольцо уплотнительное, прокладка – предназначено для уплотнения корпуса и крышки механизма вращения бетоносмесителя, пневмоцилиндра.
Материал — вулканизированная резина |
| 44 |
 |
С-302.0501.21 |

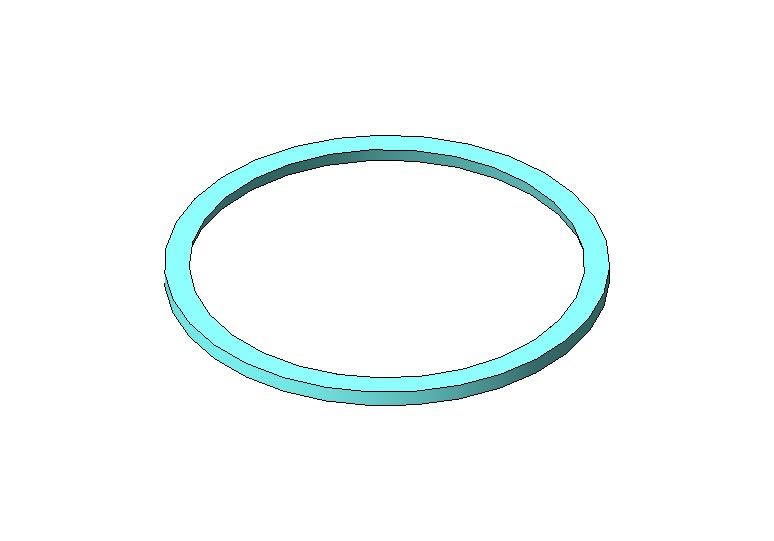

Кольцо уплотнительное – предназначено для уплотнения между барабаном смесителя и загрузочным устройством.
Материал – отливка ст.35ГЛ (с мех. обработкой). |
| 45 |
 |
СБ-138Б.47.023
1В52 ГОСТ 13941-86
2В135 ГОСТ 13941-86
2В260 ГОСТ 13941-86
1В85 ГОСТ 13941-86
2В170 ГОСТ 13941-86
2В140 СТП 22-041-54-73
2В150 СТП 22-041-54-73
2В230 СТП 22-041-54-73
2В250 СТП 22-041-54-73
1В60.65ГСТП22-041-55-73
1В50.65ГСТП22-041-55-73
701.17.058 |

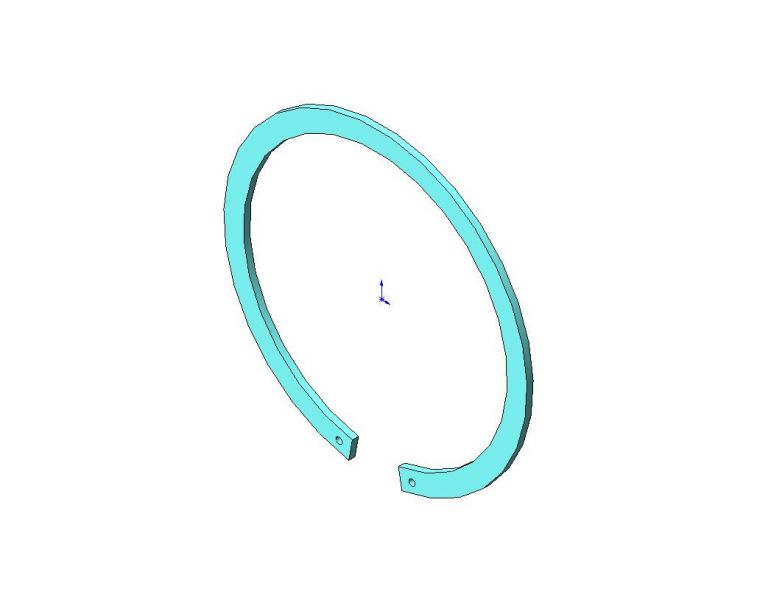

Кольцо стопорное, шайба стопорная – предназначена для стопорения (фиксации) подшипников и втулок в механизмах вращения бетоносмесителей.
Материал – ст. 65Г |
| 46 |
 |
СБ-159А.01.22.302 |
Кольцо – служит в качестве опорной поверхности, опирающейся на поддерживающие ролики барабана автобетоносмесителя в процессе его вращения.
Материал – отливка ст. 35 ГЛ (с мех. обработкой) |
| 47 |
 |
СБ-138Б.47.047 *
СБ-138Б.47.048 *
СБ-138Б.67.003 *
СБ-138.37.016 *
СБ-138А.37.021 **
СБ-138.37.016 *
СБ-93.01.092 ****
СБ-153А.72.111 *
С-302.0403.9 ****
СБ-93.05.015 *
СБ-242-8.03.03.00.004А ***
С-780.01.02.091Б **
С-543.01.02.23 ***
СБ-75.22.02.042 *** |
Втулка, втулка распорная – служит как дистанционная и опорная часть механизма вращения бетоносмесителя.
Материал: * - труба ст.20 ** - отливка ст.45Л (с мех. обработкой) *** - круг ст.3 **** - отливка чугун СЧ15 (с мех. обработкой)
|
| 48 |
 |
СБ-138Б.47.026 |

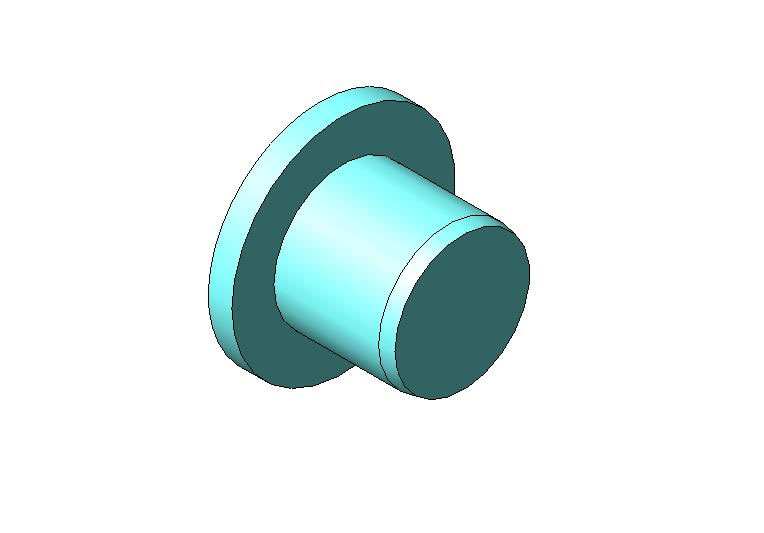

Сфера – предназначена для уменьшения трения между деталями 1-й и 2-й ступени механизма вращения бетоносмесителя.
Материал — круг ст.40Х. |
| 49 |
 |
СБ-138Б.47.025 |

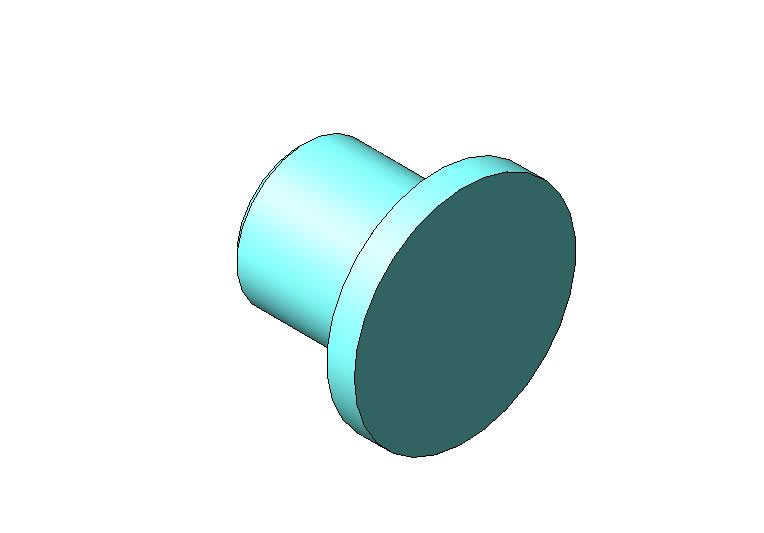

Упор – предназначен для уменьшения трения между деталями 1-й и 2-й ступени механизма вращения бетоносмесителя.
Материал — круг ст.40Х. |
| 50 |
 |
СБ-138Б.57.003 **
СБ-138Б.57.006 *
СБ-138Б.77.016 *
СБ-138.24.002А *** |

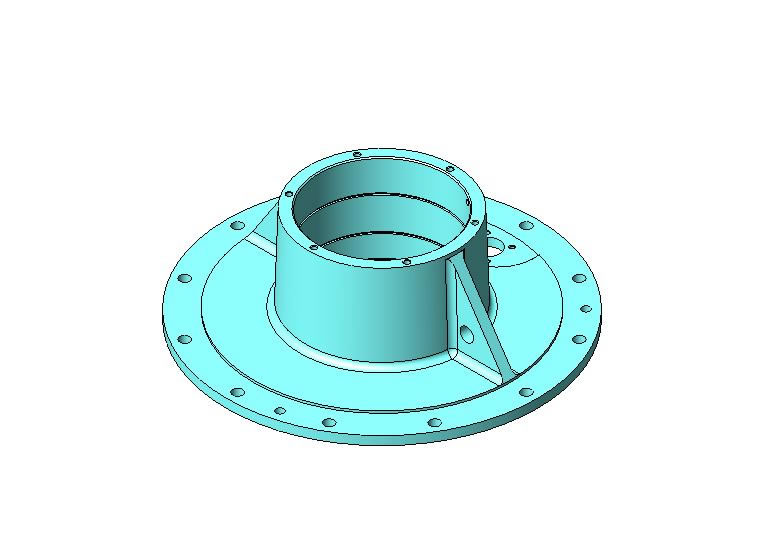

Стакан, крышка – является основной (несущей) частью и предназначен для общей сборки механизма вращения бетоносмесителя.
Материал: * - отливка ст.25Л (с мех. обработкой); **- отливка чугун СЧ15 (с мех. обработкой); *** - отливка чугун СЧ20 (с мех. обработкой)
|
| 51 |
 |
СБ-138Б.57.005
СБ-138Б.77.005
СБ-138.37.002А |

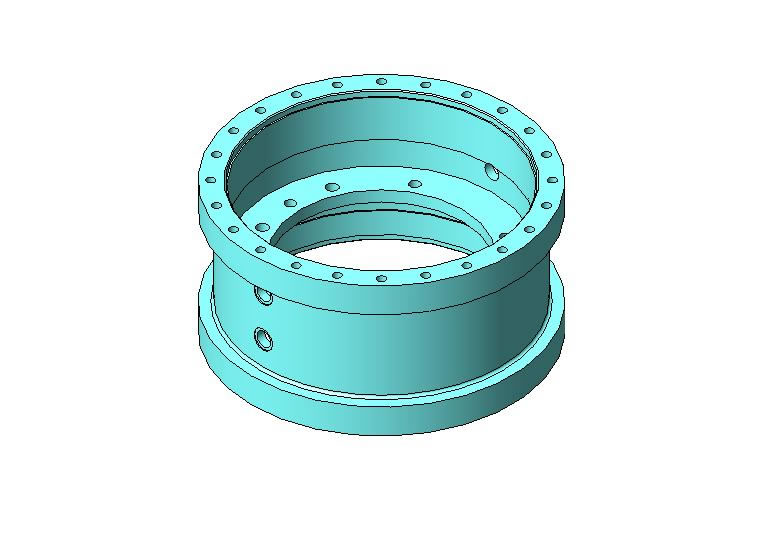

Корпус верхний – является основной (несущей) частью и предназначен для общей сборки механизма вращения бетоносмесителя.
Материал — отливка ст.25Л (с мех. обработкой) |
| 52 |
 |
СБ-138Б.47.001
СБ-138.37.001Б
С-302.0403.11Б
СБ-162.02.11.100
СБ-138.24.001В
С-302.0900.31Б |

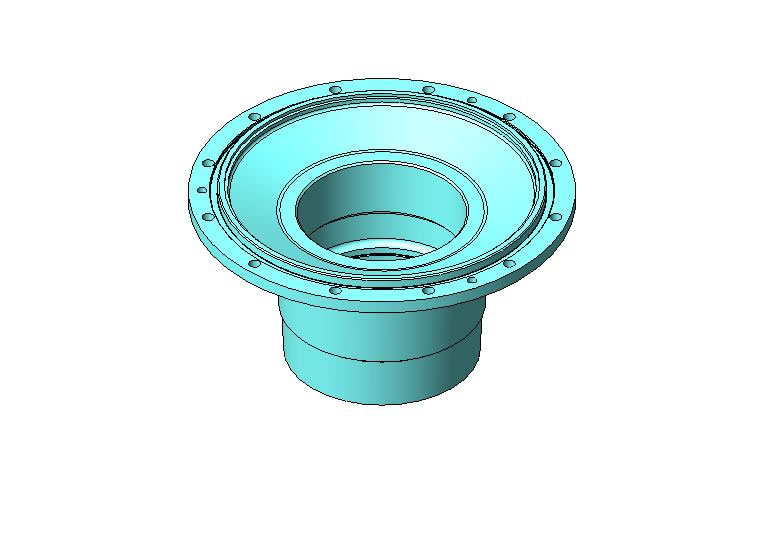

Корпус нижний, корпус – является основной (несущей) частью и предназначен для общей сборки механизма вращения бетоносмесителя.
Материал — отливка чугун СЧ20 (с мех. обработкой) |
| 53 |
 |
СБ-138Б.48.010
СБ-78.01.01.001А
С-302.0403.12
СБ-75.22.02.001Б
СБ-146А.16.010
СБ-75.00.02.001Б
|

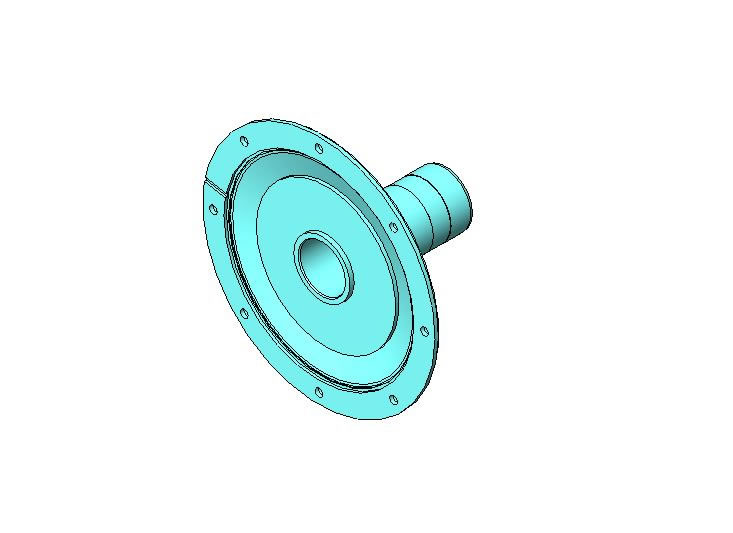

Вал – предназначен для общей сборки узлов механизма вращения бетоносмесителя.
Материал — труба ст.20, лист ст.3 |
| 54 |
 |
СБ-138А.38.001В *
СБ-146А.16.009 *
СБ-146.05.002 ****
СБ-93.12.009Г *
СБ-93.12.009Г-04 *
СБ-138.37.003А ***
СБ-93.01.011 ** |

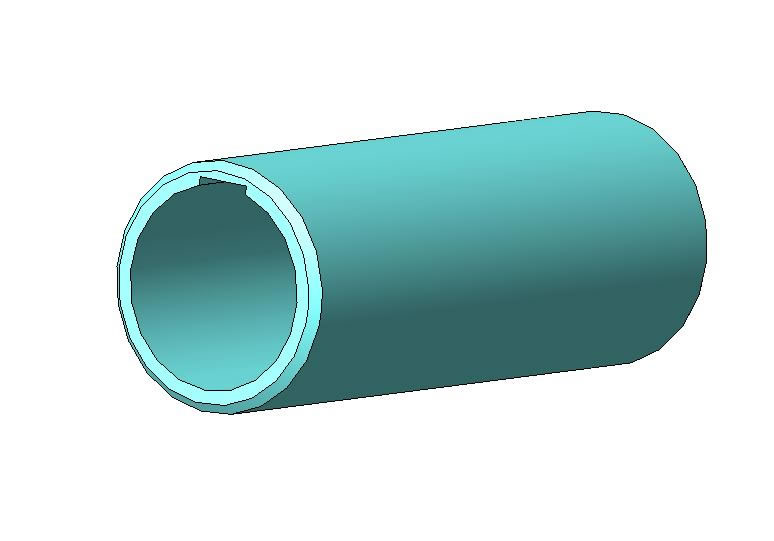

Стакан, хвостовик – предназначен для передачи крутящего момента от электродвигателя на 1-ю ступень механизма вращения бетоносмесителя.
Материал: * - поковка ст.40Х ** - поковка ст.3 *** - отливка чугун СЧ20 (с мех. обработкой) **** - круг ст.45
|
| 55 |
 |
СБ-138Б.47.018
СБ-138Б.47.033
СБ-138Б.49.002 |
Уплотнение, прокладка – предназначено для защиты механизма вращения бетоносмесителя и пневмоцилиндра от бетона и его составляющих.
Материал — резиновая смесь. |
56
|
 |
1.2-150х180 ГОСТ 8752-79 |

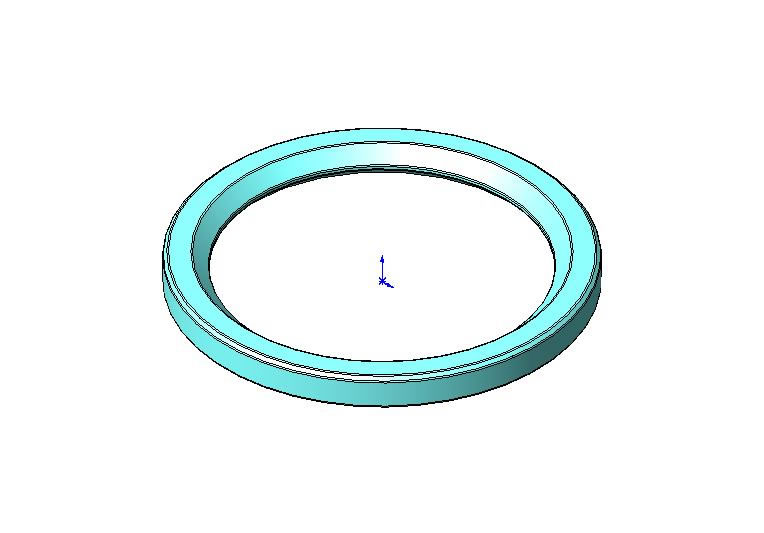

Манжета - предназначена для уплотнения и сохранения масляной ванны во внутренней полости механизма вращения бетоносмесителя.
Материал — резиновая смесь, проволока 60С2А
|
57
|
 |
С-302.0402.0*
С-302.0402.3Б**
СБ-103.74.051А**
СБ-103.74.083** |

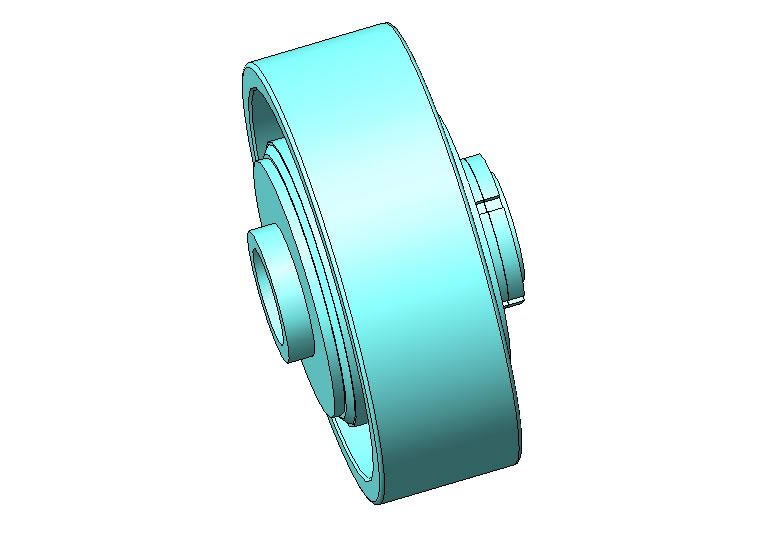

Ролик опорный, ролик – служит в качестве опоры и передачи вращательного движения смесительного барабана гравитационного бетоносмесителя.
Материал: * - ст. литье 25Л, труба ст.20, ст.45. подшипники, резиновые уплотнения, метизные изделия. ** - ст. литье 25Л (с мех. обработкой)
|
| 58 |
 |
С-302.0403А.0
С-302.0403.5А
|

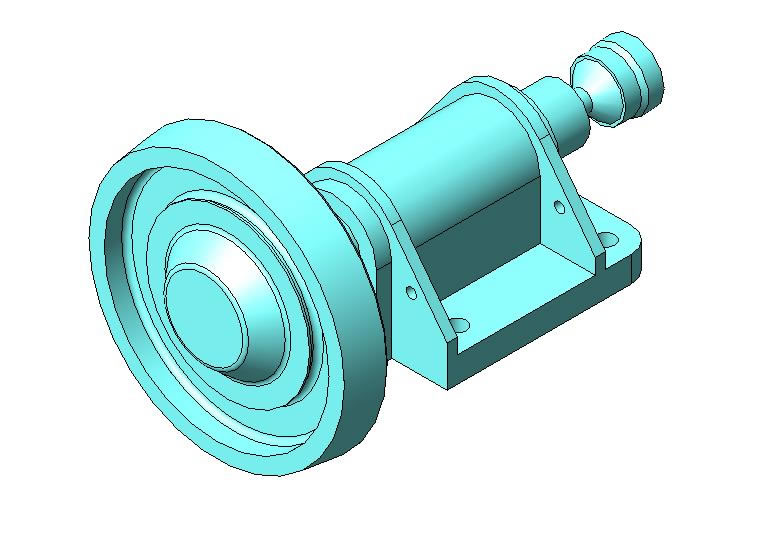

Ролик поддерживающий – служит в качестве опоры от смещений смесительного барабана гравитационного бетоносмесителя в горизонтальной плоскости при его опрокидывании при выгрузке.
Материал — ст.литье 25Л, труба ст.20, ст.45. подшипники, резиновые уплотнения, метизные изделия. |
| 59 |
 |
С-302.0800.17
С-302.0800.18
С-302.0800.19
С-302.0800.24
СБ-153.62.215 – 62.217
СБ-153.62.246
СБ-153.62.247
СБ-153.62.255
СБ-153А.72.353
СБ-103А.75.016 – 75.019
СБ-103А.75.021 |
Лист рубашки, облицовка – предназначены для защиты наружной обечайки барабана бетоносмесителя.
Материал — лист ст.50Г |
60
|
 |
С-302.0800.22
С-302.0800.23
СБ-153А.72.301
СБ-153А.72.302
СБ-103А.75.001
СБ-103А.75.002
С-230-8005А
С-230-8006А |
Лопасть переднего конуса, лопасть заднего конуса, лопасть длинного и короткого конуса - крепится к лопастедержателям и предназначена для перемешивания бетонной смести.
Материал — лист ст.50Г |
61
|
 |
СБ-10Б.0000.10
СБ-93.01.090
СБ-138.21.005Б
СБ-75.22.02.103 |

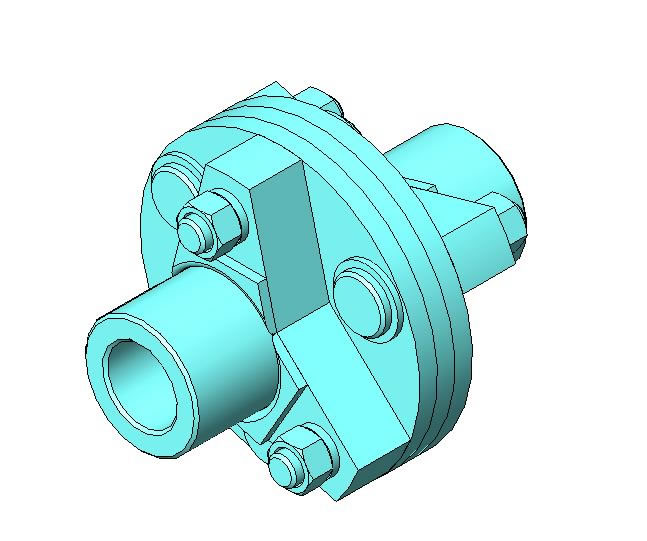

Муфта, полумуфта– предназначена для соединения вала электродвигателя с входным валом редуктора бетоносмесителя.
Материал — ст.литье 45Л (с мех. обработкой), листовая резина, метизные изделия. |
| 62 |
 |
СБ-145.07.03.000
СБ-145-3А.55.00.000
СБ-241А.04.00.000
В283-055.05.00.000
В283-055.06.00.000
В283-055.07.00.000
Л-6500.00.000А
|

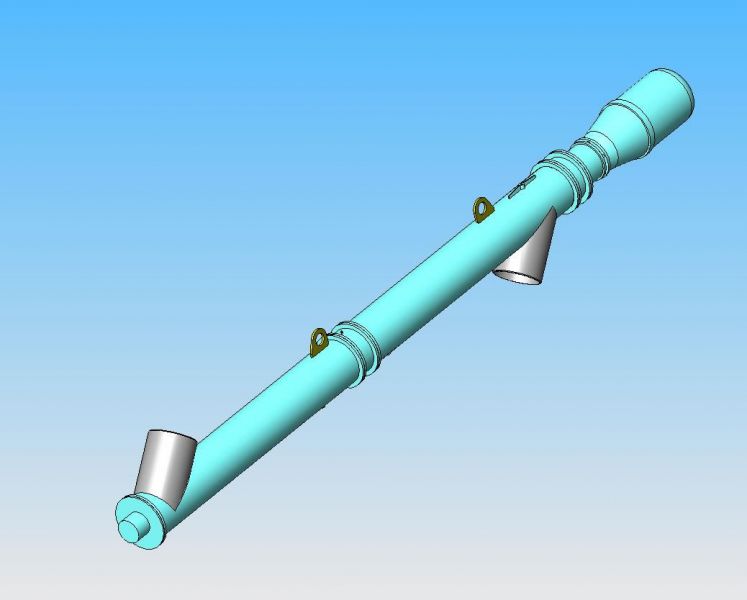

Питатель шнековый – является составной частью бетоносмесительной установки. Предназначен для подачи цемента от склада цемента в дозатор цемента. В качестве транспортирующего элемента служит вал с витками, выполненными по винтовой линии.
Материал — труба 273х14 или 352х14 мм, ст.литье 25Л, лист ст.3, подшипники, резиновые уплотнения, приводной мотор-редуктор, метизные изделия. |
63
|
 |
СБ-145.03.02.000А
СБ-145.03.02.000А-01
СБ-145.03.02.000А-02
СБ-145.68.10Б.000
|

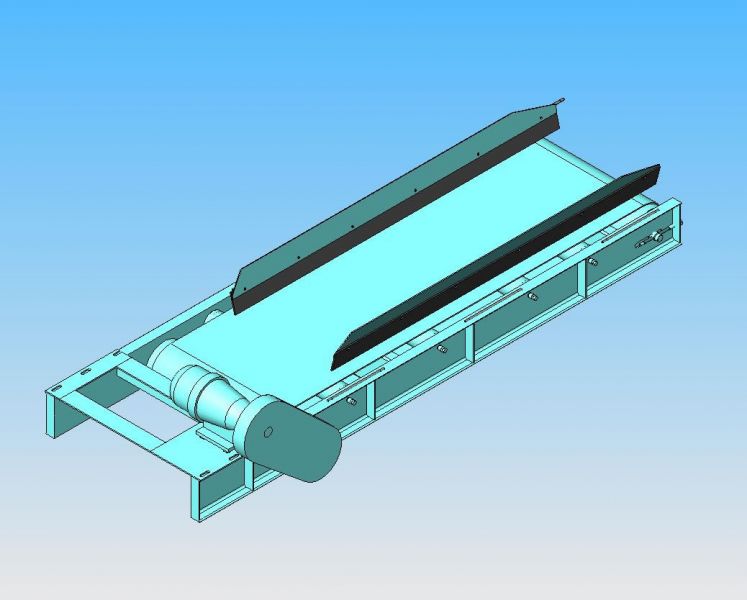

Питатель, питатель ленточный - является составной частью бетоносмесительной установки. Предназначен для подачи песка и щебня от бункеров в дозатор инертных материалов. В качестве транспортирующего элемента служит транспортерная лента.
Материал — лист ст.3, ст.45, труба 102х4,5мм, ст.литье 25Л, подшипники, резиновые уплотнения, приводной мотор-редуктор, транспортерная лента, метизные изделия. |
64
|
 |
СБ-145.03.02.060
СБ-145.62.20.002
СБ-145.68.10Б.400 |
Лента питателя – входит в состав питателя ленточного. Предназначена для тра-нспортировки сыпучих материалов.
Материал — резинотканевая транспортерная лента, проволока ст.65Г. |
| 65 |
 |
ПМ-2.00.000
ПМ-2.00.000-02А |

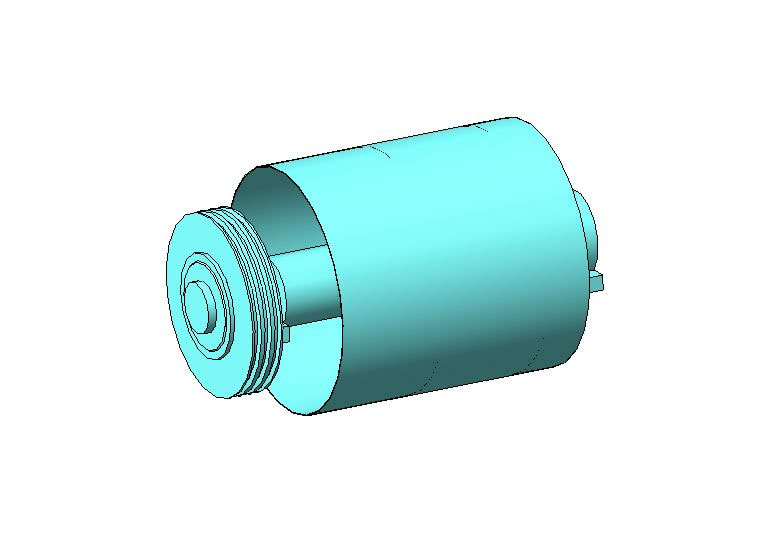

Редуктор-барабан– предназначен для передачи крутящего момента от электродвигателя на приводной барабан главного ленточного конвейера бетоносмесительной установки. Представляет собой редуктор с прямозубыми цилиндрическими зацеплениями, вмонтированный во внутреннюю полость барабана.
Материал — лист ст.3, ст.литье 25Л, поковки ст. 45 и 40Х, круг ст.45, подшипники, резиновые уплотнения, метизные изделия. |
| 66 |
 |
СБ-145.37.09.000А
КС-800.88.10.000 |

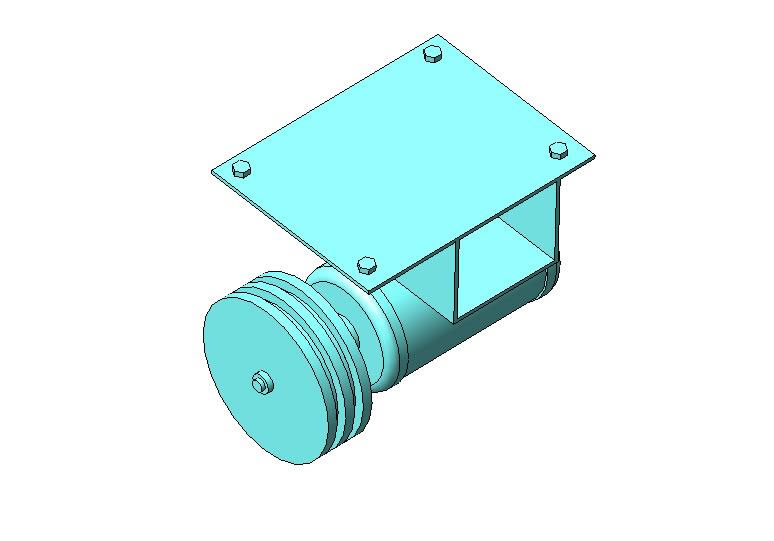

Привод-конвейера, установка привода – предназначен для передачи крутящего момента от электродвигателя на приводной барабан главного ленточного конвейера бетоносмесительной установки. Представляет собой редуктор с прямозубыми цилиндрическими зацеплениями, вмонтированный во внутреннюю полость барабана.
Материал — лист ст.3, ст.литье 25Л, поковки ст. 45 и 40Х, круг ст.45, подшипники, резиновые уплотнения, метизные изделия. |
67
|
 |
СБ-78.01.01.003А **
СБ-78.01.01.012 **
СБ-242.07.14 *
СБ-138.24.004 * |

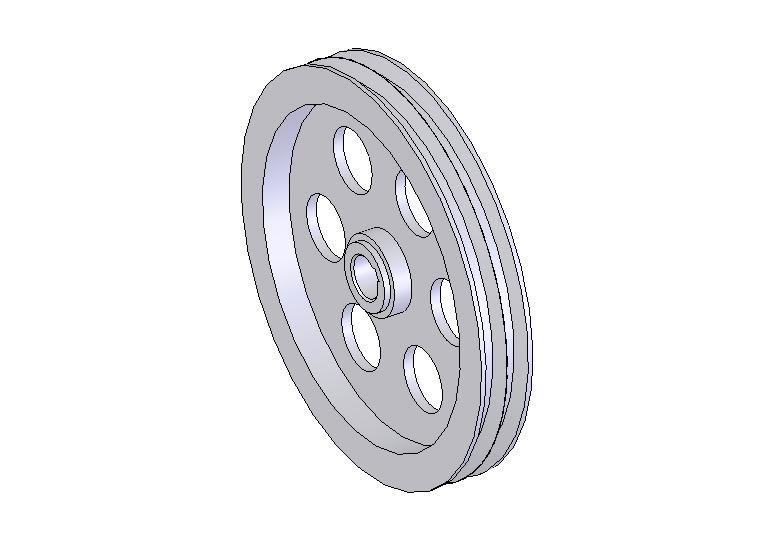

Шкив – предназначен для передачи крутящего момента с одного вала на второй.
Материал: * – отливка чугун СЧ18 (с мех. обработкой) ** - отливка чугун СЧ21 (с мех. обработкой) |
68
|
 |
СБ-145.62.06А.000Б
СБ-145.07.01.040Г(И)
СБ-240.02.07.000 |

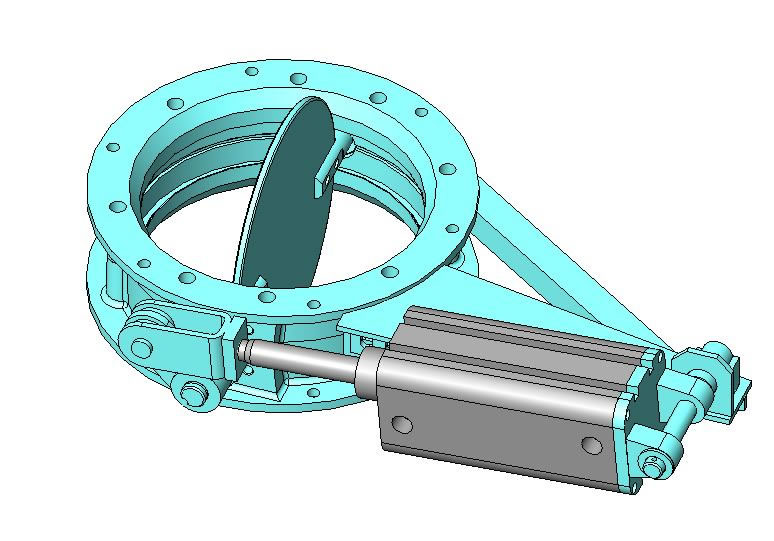

Затвор – предназначен для открывания – закрывания заслонки расходных бункеров инертных материалов и цемента с помощью пневмоцилиндра.
Материал — лист ст.3, ст.литье 25Л, круг ст.45, швеллер, резиновые уплотнения, метизные изделия. |
| 69 |
 |
СБ-145.08.10.010 (Ø102х970мм)
СБ-145.08.10.020 (Ø102х310мм)
СБ-145.08.10.030 (Ø102х750мм)
СБ-145.08.10.040 (Ø102х245мм) |

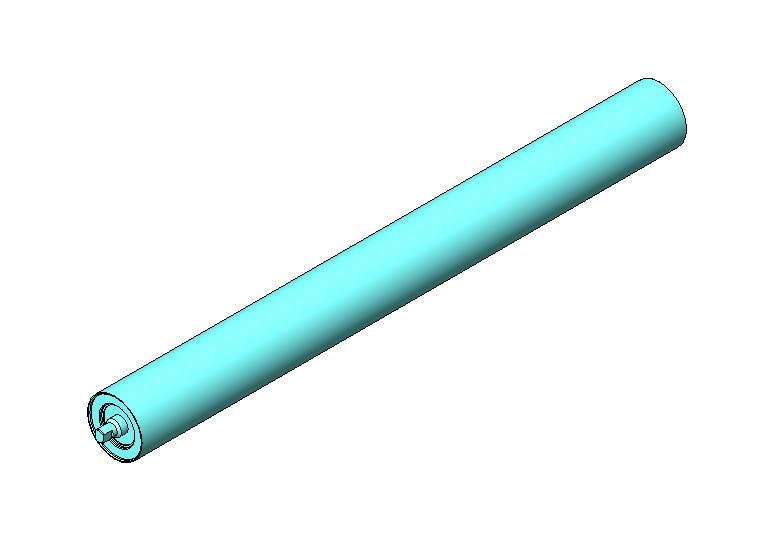

Ролик, ролик конвейерный – служит в качестве вращающейся опоры транспортерной ленты ленточного конвейера бетоносмесительной установки.
Материал — труба 102 (108) х 4,5 (5)мм, лист ст.3, ст.литье 35Л, круг ст.3, подшипники, резиновые уплотнения. |
70
|
 |
КС-800.88.20.000
|

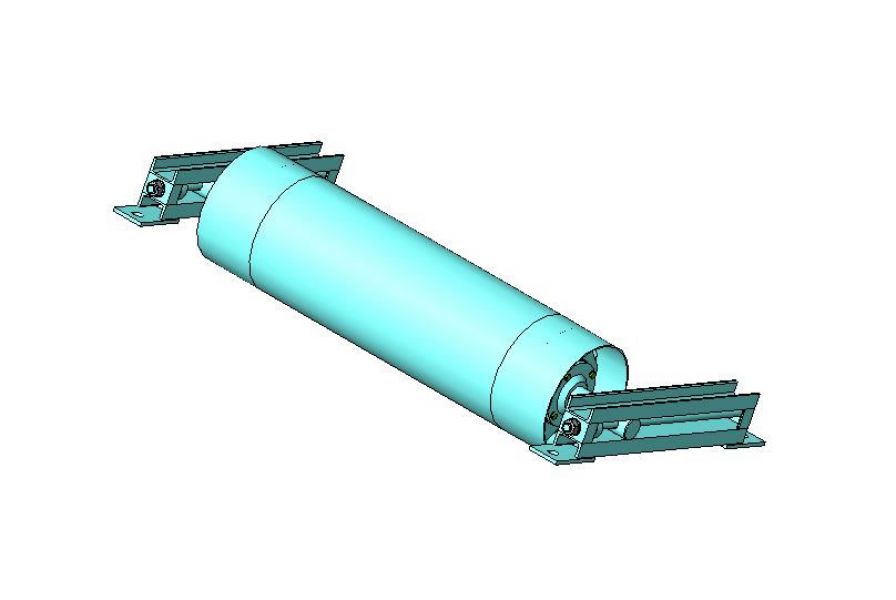

Установка натяжки ленты - предназначена для создания усилия натяжки транспортерной ленты ленточного конвейера бетоносмесительной установки.
Материал — лист ст.3, ст.литье 25Л, круг ст.3, швеллер, уголок ст.3, подшипники, резиновые уплотнения. |
71
|
 |
КС-800.88.30.000
КС-800.88.40.000 |

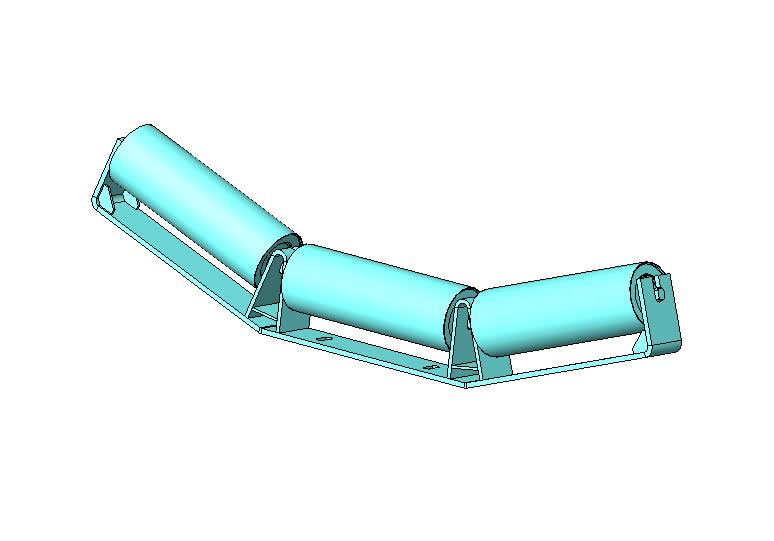

Опора роликовая, установка опоры роликовой - служит в качестве опоры, состоящей из одного или нескольких роликов, для тра-нспортерной ленты ленточного конвейера БСУ.
Материал — труба 102 (108) х 4,5 (5)мм, лист ст.3, ст.литье 35Л, круг ст.3, подши-пники, резиновые уплотнения. |
72
|
 |
СБ-135.43.01.000
СБ-241А.14.01.000-01
СБ-246.07.000 |
Скип, скиповый подъемник – предназначен для подачи песка и щебня в бетоносмеситель. Состоит из металлической емкости, установленной на 4-х или 6-ти вращающихся роликов, перемещающейся по швеллерным направляющим с помощью тягового троса.
Материал — лист ст.3, круг ст.3 и ст.45, подшипники, резиновые уплотнения, ме-тизные изделия. |
73
|
 |
СБ-145-12.03.01.200 |

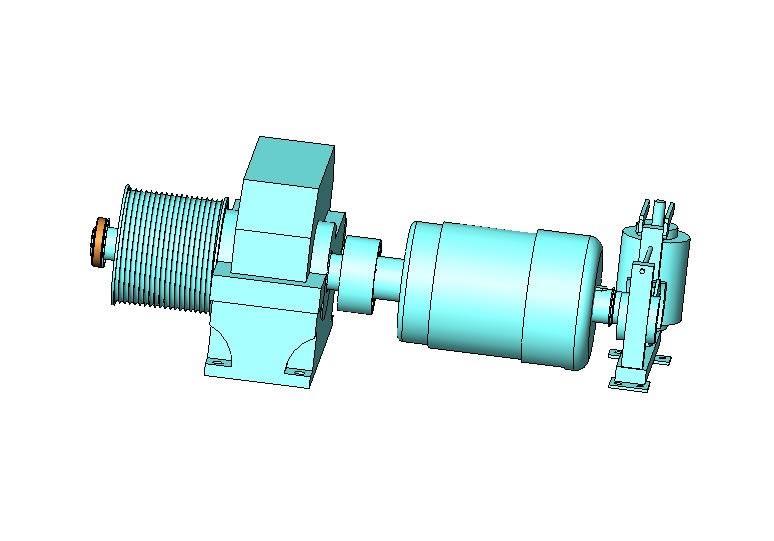

Привод скипа – предназначен для создания усилия подъема скиповому подъемнику в составе бетоносмесительной установки. Состоит из: редуктора с прямозубыми зацеплениями, на выходном валу которого установлен барабан для намотки тягового троса, приводного эле-ктродвигателя и тормозного устройства.
Материал — лист ст.3, ст.45, ст.литье 25Л, поковки ст. 45 и 40Х, круг ст.45, швеллер, уголок, подшипники, резиновые уплотнения, метизные изделия. |
| 74 |
 |
СБ-145.68.10.500(А,Б) *
СБ-145.68.10.600(А,Б) *
СБ-145.68.10.700 (А) *
СБ-171.23.02.001 **
СБ-26.00.130 *
СБ-145.68.10.900Д *
СБ-171.23.00.003 **
СБ-75.25.07.02 ** |
Звездочка – предназначена для передачи крутящего момента в составе цепных пе-редач конвейеров бетоносмесительной установки.
Материал: * - лист ст.45, круг ст.45 ** - отливка ст.45Л (с мех. обработкой) |
| 75 |
 |

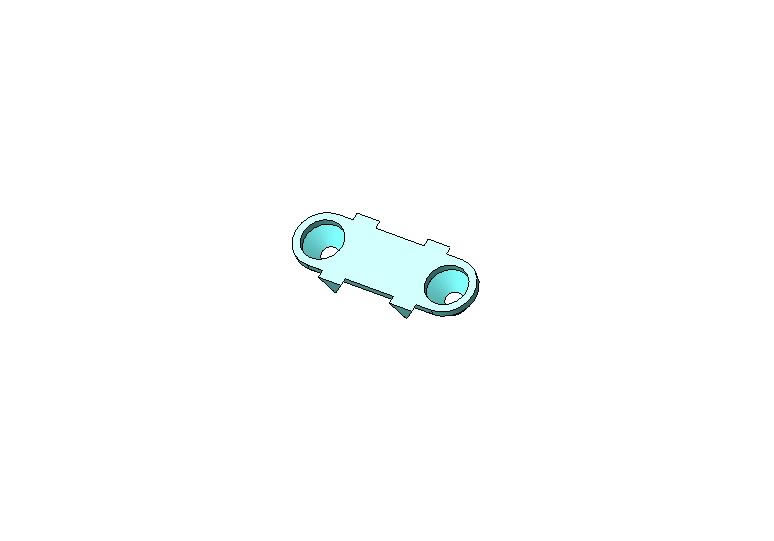

СБ-109.81.03.003 |
Скоба – предназначена для крепления (сшивки) краев транспортерной ленты конвейеров бетоносмесительной установки.
Материал — лист ст.3 |
76
|
 |
С-753А.08.000Б
|

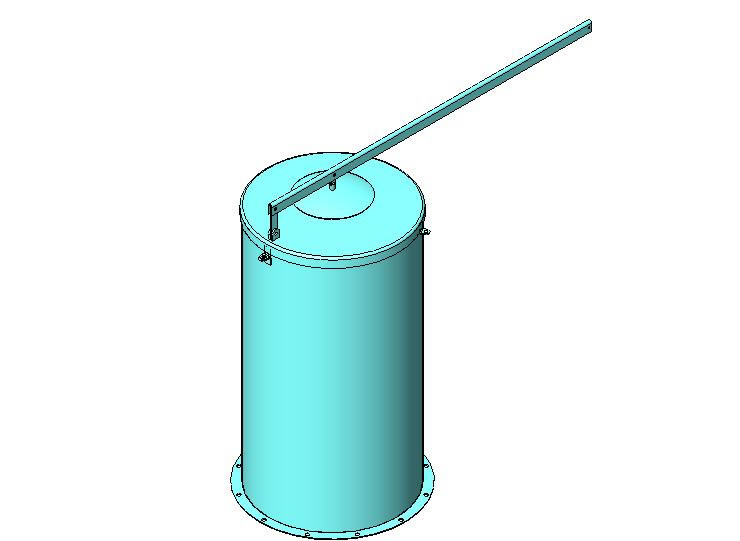

Фильтр, фильтр рукавный – предназначен для выпуска и очистки от цементной пыли из-быточного воздуха из склада цемента бе-тоносмесительной установки.
Материал — лист ст.3, круг ст.3, 60С2А, ткань фильтровальная, резина листовая, трос стальной, метизные изделия. |
| 77 |
 |
В-283.002.05.00.150А
В-283.051.07.02.000А
В-283.051.07.02.000Б
|

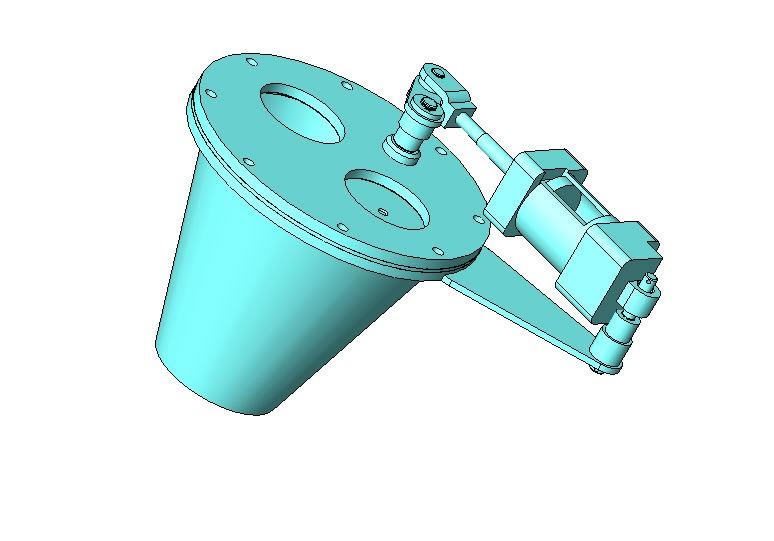

Переключатель цемента – предназначен для дистанционного (с помощью пневмоцилиндра) или ручного переключения направления потока цемента от перекачивающего устройства в один из силосов бетоносмесительной установки.
Материал — лист ст.3, круг ст.3, уголок стальной, труба ст.20, пневмоцилиндр, резина листовая, метизные изделия. |
78
|
 |
ЗМП-31,5-71(140)-145(200)-110У3
3МП-40-180-285(375)-110У3
ЗМП-50-90(224)-500(455)-110(310)У3 |

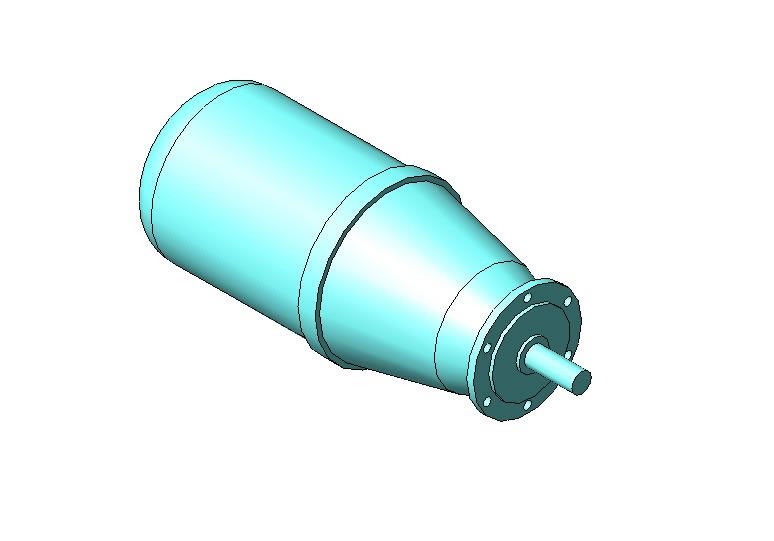

Мотор-редуктор - служит в качестве привода ленточных или шнековых питателей в составе механизмов бетоносмесительной установки. Представляет собой редуктор с прямозубыми цилиндрическими зацеплениями с прикрепленным к нему фланцевым приводным электродвигателем.
Материал — ст.литье 25Л, поковки ст. 45 и 40Х, круг ст.45, подшипники, резиновые уплотнения, метизные изделия. |
79
|
 |
231-1У4
СБ-138Б.231-1У4
331-12-0-1220УХЛ4
231-1У4(ВЛ59 0,1…100)
ПМК 01-106У (СИ-206) |

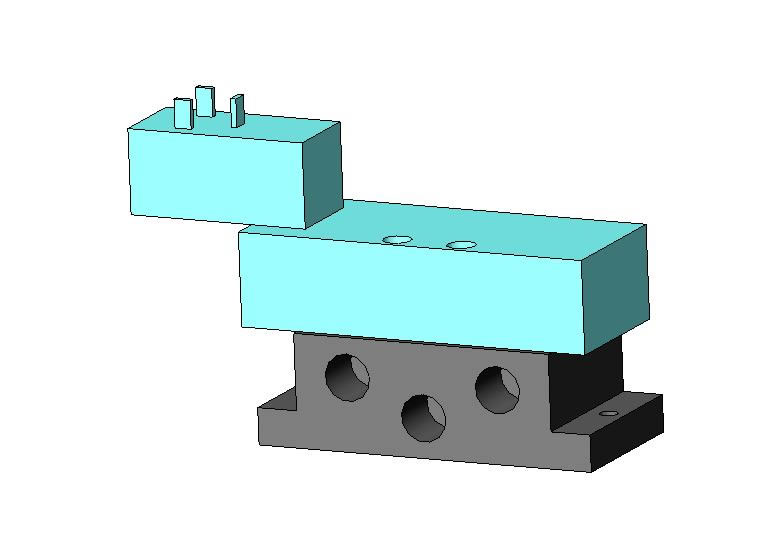

Пневмораспределитель – предназначен для переключения воздушного потока в штоковую или поршневую полость пнев-моцилиндра бетоносмесителя.
Материал — ст.литье 25Л, круг ст.45, шестигранник ст., резиновые уплотнения, метизные изделия |
| 80 |
 |
СБ-145.76.10.000
СБ-145.76.20.000 |
Шкаф пневмооборудования - предназначен для защиты пневмораспределителей от цементной пыли и внешних повреждений. Является составной частью бетоносмесительной установки.
Материал — круг ст.3, лист ст.3, рукав резиновый, метизные изделия. |
81
|
 |
СБ-145-4.50.01.000 |
Шкаф силовой – предназначен для подачи рабочих напряжений на привода установки согласно технологического цикла. Является составной частью бетоносмесительной установки.
Материал — круг ст.3, лист ст.3, электропускатели, автоматы, реле, кнопки управления, соединительная кабельно-проводниковая продукция, метизные изделия. |
82
|
|
СБ-145-3А.65.00.000
СБ-145-4.50.00.000 |
Электрооборудование – состоит из силового шкафа, пульта управления и соединительной кабельной проводниковой продукции и служит для электроуправления бетоносмесительной установкой в автоматическом режиме, согласно заданного технологического цикла. |
83
|
 |
СБ-145.36.20.000
СБ-145.36.30.000
СБ-241К.15.00.000Б
СБ-241К.15.00.000Б-02
СБ-241К.15.00.000Б-03
|

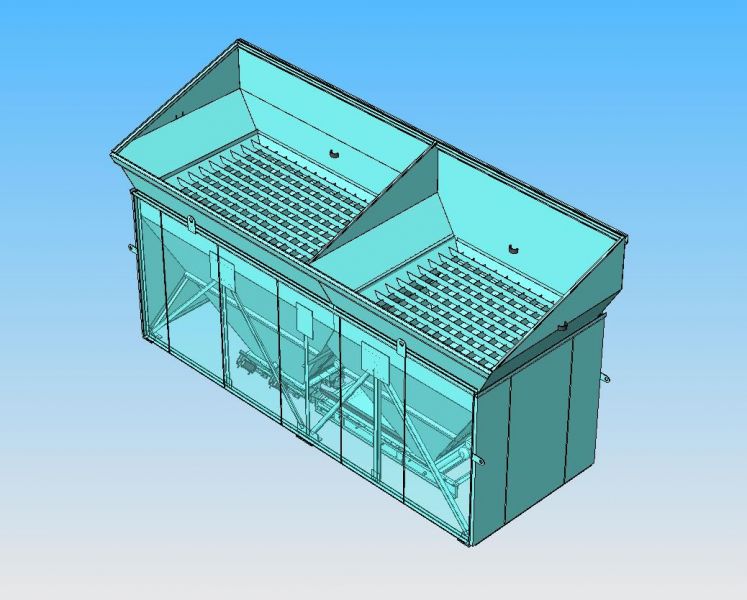

Блок бункеров – предназначен для накапливания инертных составляющих бетонной смеси и предварительного их подогрева и выдачи на весовые устройства. Является составной частью бетоносмесительной установки. |
84
|
 |
СБ-145.70.00.000-01
СБ-145-3А.68.00.000 |

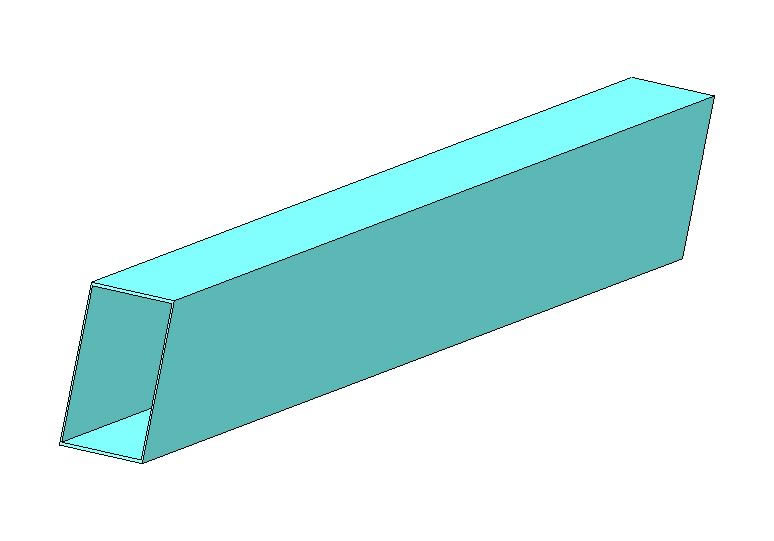

Галерея – предназначена для транспортировки инертных составляющих бетонной смеси с весовых устройств в бетоносмеситель и защиты от осадков и отрицательных температур. Является составной частью бетоносмесительной установки. |
| 85 |
 |
СБ-33Г.00.00.000
СБ-33Г-01.00.00.000
СБ-33Г-02.00.00.000
СБ-33Г-02А.00.00.000
СБ-145.07.02.000
СБ-145-3А.53.00.000
СБ-145-3А.53.10.000 |

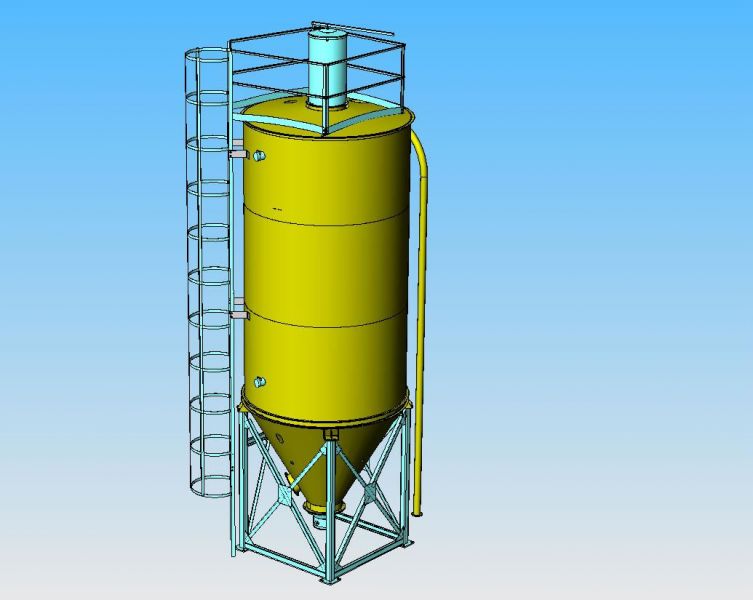

Склад цемента (силос цемента, бункер) – предназначен для приема цемента из цементовозов, хранения и подачи цемента в расходные бункера бетоносмесительных установок. |
| 86 |
 |

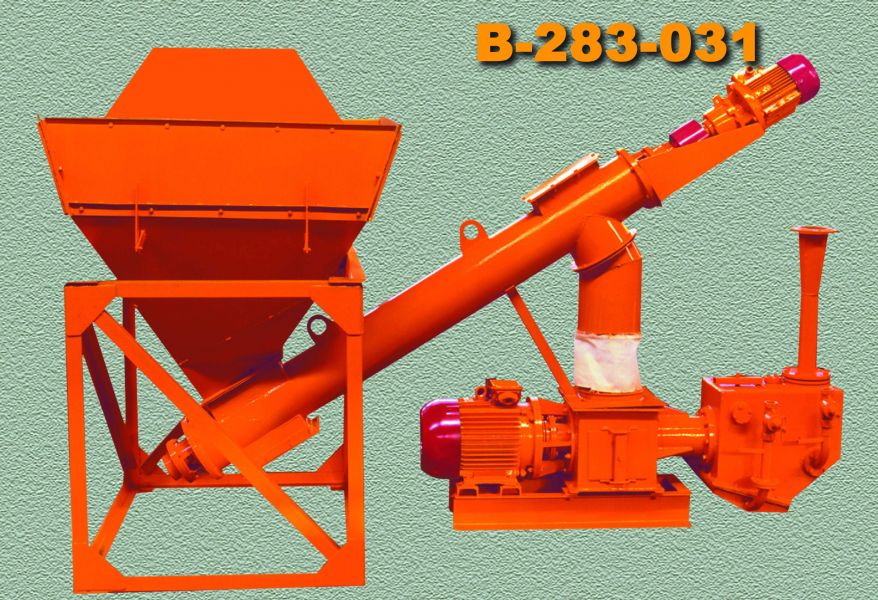

В-283-031.00.000
|
Установка по выгрузке цемента – предназначена для механизации процесса выгрузки цемента из вагонов «Хоппер» и подачи его в склады цемента или расходные бункера бетоносмесительной установки. Монтируется в подрельсовом пространстве Ж/Д пути. Является составной частью бетоносмесительной установки.
|
| 87 |
 |
СБ-245.00.00.000 |
Подъемник пневмовинтовой – является составной частью установки по выгрузке цемента из вагонов «Хопперов» В-283-031.00.000 и предназначен для вертикального транспортирования цемента по трубопроводу при помощи сжатого воздуха. Является составной частью бетоносмесительной установки.
|
| 88 |
 |
СБ-245.07.00.000
СБ-245.00.00.001
|

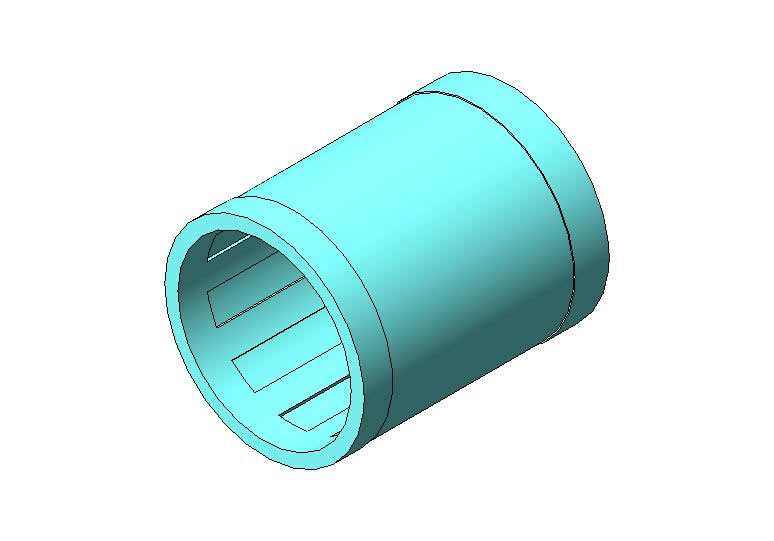

Гильза броневая передняя – предназначена для снижения износа приемной камеры при транспортировки цемента. Является составной частью подъемника пневмовинтового СБ-245.
Материал – труба ст.20, наплавление электрод Т-590. |
| 89 |
 |
СБ-245.01.01.000Б |

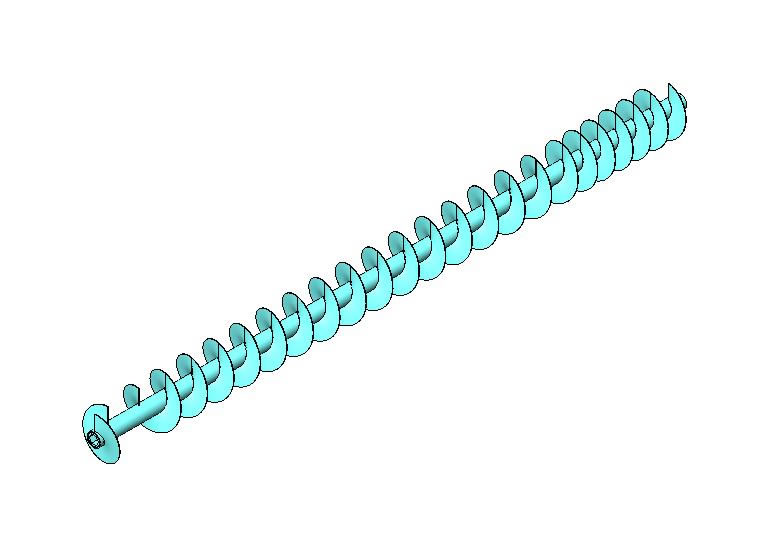

Шнек – предназначен для транспортировки цемента с приемной камеры в смесительную. Является составной частью подъемника пневмовинтового СБ-245.
Материал – труба ст.20, витки ст.3, наплавление электрод Т-590.
|
| 90 |
 |
СБ-245.01.00.002-01 *
СБ-245.01.00.006 ** |
Втулка, втулка моторная – устанавливается под сальниковые уплотнения. Является составной частью подъемника пневмовинтового СБ-245.
Материал: * - круг Ø120мм ст.45; ** - труба ст. 40Х, наплавка электрод Т-590.
|
Продукция
