Бетонные заводы для приготовления бетона TRANSMIX имеют агрегатную конструкцию, оборудованы всеми необходимыми приборами, испытаны и быстро монтируются. Их можно использовать на строй площадках, заводах по производству транспортного бетона и готовых изделий, а также бетонных заводах.
Радиальные установки в серийном исполнении имеют четыре камеры. Стенки камер устанавливаются заказчиком в соответствии с монтажным планом. Дозирующие затворы приводят в действие пневматически.
Камера для песка оборудована виброжёлобом. Наполнители подаются в камеры с помощью радиального скреперного механизма.
Загрузочный ковш одновременно выполняет роль весовой ёмкости. В качестве привода используется редукторный двигатель. Ковш с помощью троса перемещается по опорным роликам с подшипниками. Фиксация ковша в позициях загрузки и выгрузки осуществляется с помощью концевых выключателей. Предусмотрены концевые выключатели контроля провисания троса и предохранительные концевые выключатели. Дозирующая подача связующих материалов из силоса на весы осуществляется с помощью шнекового транспортера. Дозированная подача воды происходит автоматически через импульсный водомерный прибор и вентиль с наклонным шпинделем и пневматическим приводом.
Начиная с типоразмера TRANSMIX 1500 для приготовления транспортного бетона вместо устройства дозирования воды применяются водяные весы. Силос для хранения цемента в рядовых силосных установках в серийном исполнении состоит из четырех камер и спроектирован для загрузки с помощью колёсных погрузчиков. Каждая камера силоса имеет два дозирующих затвора с пневматическим приводом. Камера для песка оснащена двумя вибраторами с приводами от электродвигателей. Дозированная подача наполнителей осуществляется непосредственно в подъёмный ковш с помощью ленточных весов.
Бетонные заводы для приготовления бетона TRANSMIX как:
- радиальные установки с кольцевыми лотковыми смесителями THZ TEKA следующих типоразмеров: TRANSMIX ТHZ : 500 -S / 750 -S / 1500 -S / 1875 -S /2250 -S / 3000 -S производительностью от 20 до 80 м.куб в час
- радиальные установки с двухвальными смесителями TDZ следующих типоразмеров: - TRANSMIX ТDZ : 1500 -S / 3000 -S производительностью от 50 до 80 м.куб в час
- рядовые силосные установки с кольцевыми лотковыми смесителями THZ следующих типоразмеров: - TRANSMIX ТHZ : 750 -R / 1500 -R /1875 -S / 2250 -R / 3000 -R производительностью от 30 до 80 м.куб в час
- рядовые силосные установки с двухвальными смесителями TDZ следующих типоразмеров: - TRANSMIX ТDZ : 1500 -R / 3000 -R производительностью от 50 до 80м.куб в час
- секционные силосные установки следующих типоразмеров: - TRANSMIX ТHZ : 750 -T / 1500 -T производительностью от 70 до 85 м.куб в час
Структурные схемы и технические характеристики бетонных заводов:

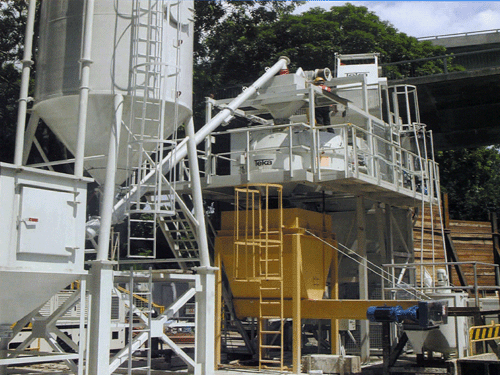

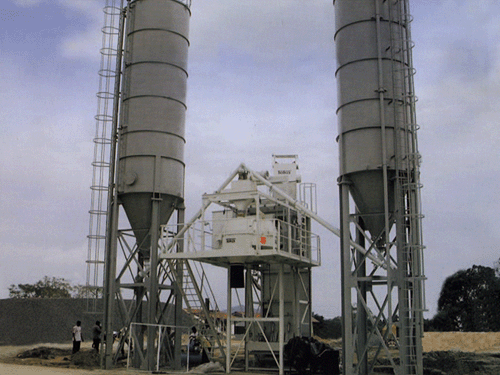

TRANSMIX ТHZ : 500 / 750 / 1125 - S4 |

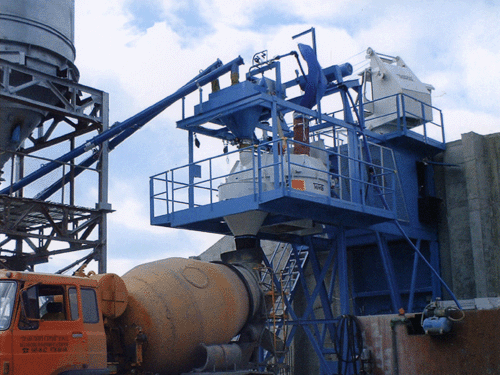

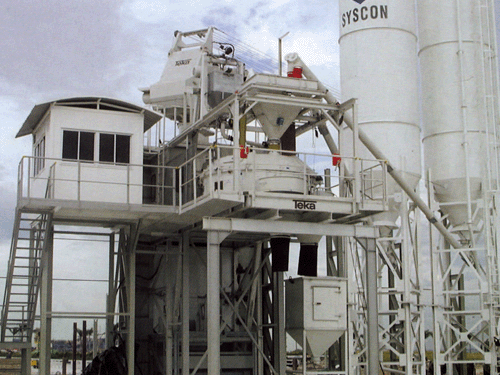

TRANSMIX ТHZ : 1500 / 1875 / 2250 / 3000 - S4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
TRANSMIX ТHZ : 500 / 750 / 1125 - S4 VS |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

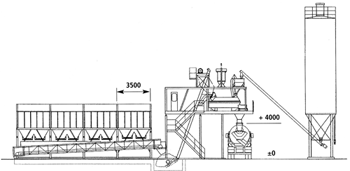

TRANSMIX ТDZ : 1500 / 3000 -S
| Габариты | TDZ 1500 | TDZ 3000 |
|---|---|---|
| A | 14200 | 17500 |
| B | 1860 | 4350 |
| C | 2880 | 1900 |
| D | 7350 | 7600 |
| E | 4650 | 4000 |
| Характеристика | Ед. изм. | TRANSMIX TDZ 1500-S4 |
TRANSMIX TDZ 3000- S4 | ||
|---|---|---|---|---|---|
| Производительность по жёсткому бетону, теоретическая | ок.м.куб/ч | 50 | 80 | ||
| Дозировочная стенка, число ступеней зернистости | 4 | 4 | |||
| Ёмкость смесителя (при загрузке заполнителей россыпью) | кг | 2400 | 4800 | ||
| Мощность привода смесителя | кВт | 37 | 75 | ||
| Мощность привода загрузочного устройства | кВт | 18 / 18 | 30 / 28 | ||
| Скорость вертикального (вверх и вниз) перемещения загрузочного устройства | м/сек | 0,40 / 0,80 | 0,40 / 0,80 | ||
| Предел взвешивания весов для заполнителей | кг | 2500 | 5000 | ||
| Предел взвешивания весов для связующих | кг | 500 | 1000 | ||
| Пропускная способность шнеков для связующих | м.куб/ч | 32 | 52 | ||
| Предел взвешивания водяных весов | кг | 250 | 500 | ||
| Сечение соединения для подачи воды | DN | 40 | 50 | ||
| Мощность компрессора, производительность подачи | л/мин | 260 | 370 | ||
| Ёмкость напорного резервуара | литров | 270 | 350 | ||
| Мощность привода компрессора | кВт | 2,2 | 3,2 | ||
TRANSMIX ТHZ : 750 / 1500 / 1875 / 3000 - R
| Характеристика | Ед. изм. | TRANSMIX THZ 750-R4 |
TRANSMIX THZ 1500-R4 |
TRANSMIX THZ 1875-R4 |
TRANSMIX THZ 2250-R4 |
TRANSMIX THZ 3000-R4 |
|---|---|---|---|---|---|---|
| Производительность по жёсткому бетону, теоретическая | ок.м.куб/ч | 30 | 50 | 55 | 70 | 80 |
| Ёмкость смесителя (при загрузке заполнителей россыпью) | кг | 1200 | 2400 | 3000 | 3600 | 4800 |
| Мощность привода смесителя | кВт | 22 | 37 | 45 | 55 | 75 |
| Мощность привода загрузочного устройства | кВт | 7,5 | 18 / 18 | 18 / 18 | 22 / 20 | 30 / 28 |
| Скорость вертикального (вверх и вниз) перемещения загрузочного устройства | м/сек | 0,40 / 0,40 | 0,40 / 0,80 | 0,40 / 0,80 | 0,40 / 0,80 | 0,40 / 0,80 |
| Предел взвешивания весов для заполнителей | кг | 1500 | 2500 | 3000 | 4000 | 5000 |
| Предел взвешивания весов для связующих | кг | 250 | 500 | 600 | 800 | 1000 |
| Пропускная способность шнеков для связующих | м.куб/ч | 18 | 32 | 32 | 52 | 52 |
| Предел взвешивания водяных весов | кг | 0 - 200 |
250 | 300 | 400 | 500 |
| Сечение соединения для подачи воды | DN | 40 | 40 | 40 | 50 | 50 |
| Мощность компрессора, производительность подачи | л/мин | 175 | 260 | 260 | 515 | 515 |
| Ёмкость напорного резервуара | литров | 80 | 270 | 500 | 500 | 500 |
| Мощность привода компрессора | кВт | 1,5 | 2,2 | 2,2 | 4,0 | 4,0 |

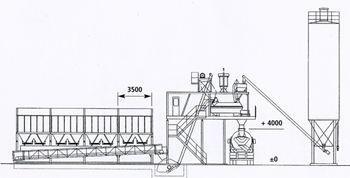

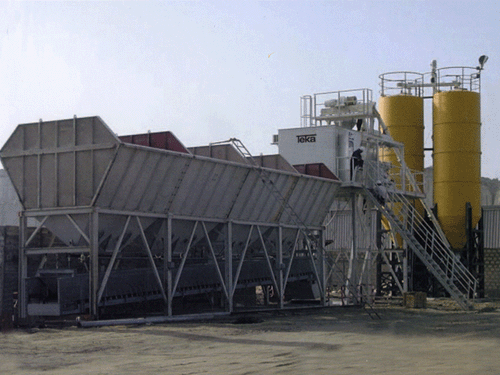

TRANSMIX ТDZ : 1500 / 3000 -R
| Характеристика | Ед. изм. | TRANSMIX TDZ 1500-R4 |
TRANSMIX TDZ 3000- R4 |
|---|---|---|---|
| Производительность по жёсткому бетону, теоретическая | ок.м.куб/ч | 50 | 80 |
| Ёмкость смесителя (при загрузке заполнителей россыпью) | кг | 2400 | 4800 |
| Мощность привода смесителя | кВт | 37 | 75 |
| Мощность привода загрузочного устройства | кВт | 18 / 18 | 30 / 28 |
| Скорость вертикального (вверх и вниз) перемещения загрузочного устройства | м/сек | 0,40 / 0,80 | 0,40 / 0,80 |
| Предел взвешивания весов для заполнителей | кг | 2500 | 5000 |
| Предел взвешивания весов для связующих | кг | 500 | 1000 |
| Пропускная способность шнеков для связующих | м.куб/ч | 32 | 52 |
| Предел взвешивания водяных весов | кг | 250 | 500 |
| Сечение соединения для подачи воды | DN | 40 | 50 |
| Мощность компрессора, производительность подачи | л/мин | 260 | 515 |
| Ёмкость напорного резервуара | литров | 270 | 500 |
| Мощность привода компрессора | кВт | 2,2 | 4,0 |
