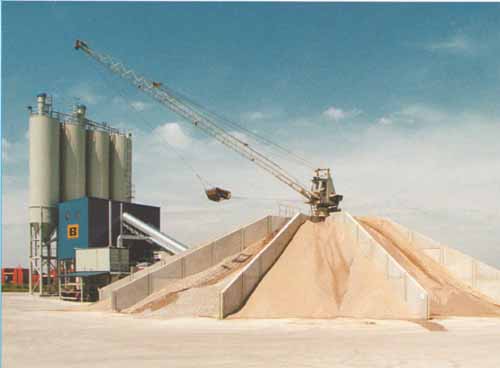

Ручные скреперные механизмы представлены двумя моделями - TS12 и TS25, которые имеют по два типоразмера вылета стрелы.

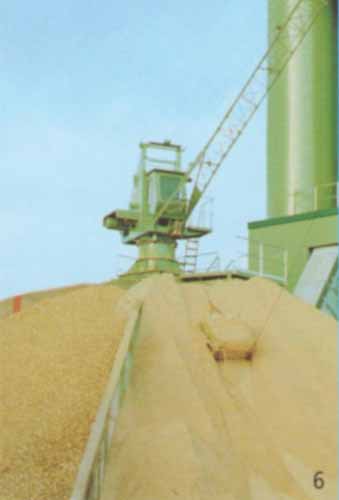

Привод поворота скреперного механизма управляется вручную, но имеет, как и все скреперные механизмы ТЕКА, частотный преобразователь для регулировки скорости.
Прямой и обратный ход ковша скреперного механизма обеспечивается посредством одного приводного механизма с электрическим двигателем, который управляется с помощью рычагов и педалей из кабины скреперного механизма.
| TS | 12/10 | 12/13 | 25/14 | 25/16 | |
|---|---|---|---|---|---|
| Теор. производительность подачи для сыпучих материалов | м3/ч | 44 | 40 | 80 | 75 |
| Вылет стрелы | м | 10 | 13 | 14 | 16 |
| Наклон стрелы | 15 – 20º | ||||
| Объем ковша | л | 300 | 300 | 500 | 500 |
| Мощность привода лебедки прямого хода ковша | кВт | 9,5 | 9,5 | 18,5 | 18,5 |
| Мощность привода лебедки обратного хода ковша | кВт | 3,5/4,8 | 3,5/4,8 | 7,5/10 | 7,5/10 |
| Мощность привода механизма поворота | кВт | 0,37 | 0,37 | 0,37 | 0,37 |
| Мощность привода механизма наклона стрелы | кВт | 0,25 | 0,25 | 1,1 | 1,1 |
| Установочная мощность | кВт | 11 | 11 | 21 | 21 |
| Вес установки | кг | 1600 | 1750 | 1900 | 2000 |

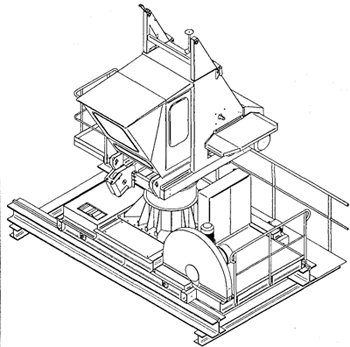

| Управление | Основание |
|---|---|
| - Управляющая ЭВМ - Клавиатура - Дисплей - Шкаф управления - Видеонаблюдение |
- Датчик уровня - Опорная станина - Фундаментная станина |
| Кабина | Стрела |
| - Пульт управления - Механизм привода прямого хода ковша - Механизм привода обратного хода ковша - Поворотный механизм - Механизм регулировки угла стрелы |
- Загрузочный ковш - Стрела - Направляющие ролики - Трос прямого хода - Трос обратного хода - Трос подъема стрелы |

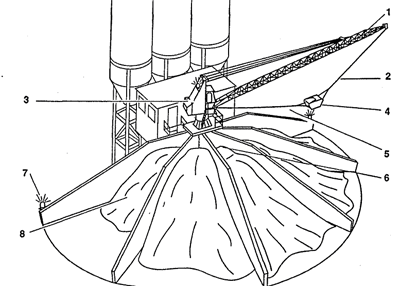

- Стрела
- Трос обратного хода
- Кабина
- Загрузочный ковш
- Трос прямого хода
- Индикатор уровня
- Проблесковый маячок
- Отсеки с материалом
Как дополнительное специальное решение все типоразмеры скреперных механизмов могут оснащаться приводом линейного перемещения по установленным рельсам, что позволяет создавать рядный склад материалов. Возможно также двухстороннее расположение отсеков с материалами.
