Смесители THZ отличаются простотой, надежностью и исключительно длительным периодом эксплуатации.
Комбинация указанных преимуществ создает неповторимое соотношение «цена-производительность». Непрерывное совершенствование конструкции позволило создать технически совершенный THZ-смеситель, который идеально решает многочисленные задачи при смешивании. Смесители THZ имеет типоразмеры по емкости заполнения от 250 до 6000 литров.
Все типоразмеры смесителей могут быть выполнены с различной износостойкой футеровкой, дополнительной оснасткой, включая скиповые подъемники, а также с системой мойки высоким давлением.
- Подходит для множества применений при смешивании
- Тысячи смесителей успешно применяются во всем мире
- Исключительная надежность
- Оптимальная установка, благодаря компактным размерам
- Оптимальное расмещение всех компонентов для технического обслуживания
Дно и стенки смесительного лотка защищены от износа сменной футеровкой. В зависимости от варианта применения футеровка изготовлена из проверенных на практике материалов, например, специального стального листа, специальной хромоникелевой стали, хромоникелевого отбелённого чугуна, композитных броневых листов, материала Hardox 500, керамики с окисью алюминия.
Месильные стержни регулируются по высоте и упруго смонтированы в корпусе ротора, по желанию заказчика они могут монтироваться в сменных втулках (THZ 250 - THZ 1125). начиная с типоразмера THZ 1500 этот вид монтажа применяется в серийном исполнении. В качестве специального исполнения смесители могут поставляться с централизованной смазкой. Месильные стержни, сменные манжеты для защиты месильных стержней от износа и скребки могут изготавливаться из различных материалов на выбор заказчика: отбеленного чугуна W4, с покрытием из твердых сплавов, полиуретановых эластомеров, отбеленного чугуна (SPIKE) со штифтами из твердого сплава.
Кольцевой лотковый смеситель THZ 250 оборудован не требующим обслуживания фланцевым редукторным двигателем в качестве привода и для опорожнения.
Кольцевые лотковые смесители типоразмеров с THZ 375 по THZ 1125 имеют расположенный по центру планетарный редуктор с фланцевым двигателем.
Кольцевые лотковые смесители типоразмеров с THZ 1500 по THZ 6000 также приводятся в действие расположенным по центру планетарным редактором с карданным валом и двигателем на лапах. По желанию для мягкого пуска с полной нагрузкой может быть установлена промежуточная турбомуфта.
Прифланцованный к редуктору масляный насос обеспечивает циркуляцию масла и служит для опорожнения смесителя. Общая система маслоснабжения облегчает технический уход за редуктором и системой опорожнения комплексного узла. Ротационный цилиндр приводит в действие сегментные разгрузочные заслонки с электрическим управлением, которые могут устанавливаться в любое положение с помощью не подверженных износу концевых выключателей. Благодаря смещённому во внутрь центру вращения создается большое разгрузочное отверстие, что позволяет быстро выгрузить продукт. В качестве опции разгрузочное устройство может приводиться в действие независимо от привода смесителя через отдельный гидравлический агрегат. В типоразмерах с THZ 375 до THZ 1125 могут монтироваться до 4, а начиная с типоразмера THZ 1500 до THZ 6000 - до 3 разгрузочный устройств. Возможна также установка устройства для выгрузки продукта с целью пробоотбора. Рабочее пространство смесителя защищено пыленепроницаемым защитным кожухом. Максимально большие заслонки имеют разное расположение и могут приводиться в действие ручными или электрическими лебёдками. Благодаря отсутствию ограничивающих пространство надстроек возможно размещение загрузочных отверстий, патрубков, вентиляционных отверстий, заслонок для чистки, смотровых отверстий по индивидуальным проектам. В зависимости от концепции установки для загрузки смесителя предусмотрены подъёмники с опрокидывающимися ковшами или подъёмники с разгрузкой через откидное дно. Загрузочные подъемники могут монтироваться на смесителе или отдельно с наклоном направляющих между 45 град. и 90 град.
| THZ | 250 | 375 | 500 | 750 | 1125 | 1500 | 1500G | 1875 | 2250 | 3000 | 3750 | 4500 | 5250 | 6000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Емкость смесителя | л. | 250 | 375 | 500 | 750 | 1125 | 1500 | 1500 | 1875 | 2250 | 3000 | 3750 | 4500 | 5250 | 6000 |
| Емкость (при загрузке россыпью) | кг. | 400 | 600 | 800 | 1200 | 1800 | 2400 | 2400 | 3000 | 3600 | 4800 | 6000 | 7200 | 8400 | 9600 |
| Выход жесткого бетона на один цикл | м.куб | 0,15 | 0,25 | 0,33 | 0,5 | 0,75 | 1,0 | 1,0 | 1,25 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 |
| Мощность привода смесителя | кВт | 7,5 | 11 | 15 | 22 | 30 | 37 | 37 | 45 | 55 | 75 | 90 | 110 | 132 | 160 |
| Частота вращения ротора | об/м | 35 | 37 | 30,5 | 29 | 29 | 20 | 20 | 20 | 18,5 | 18,5 | 18,5 | 18,5 | 18,5 | 18 |
| Вес нетто стандартного смесителя | кг. | 900 | 1500 | 1900 | 2500 | 3500 | 4200 | 4600 | 4600 | 6500 | 8600 | 9500 | 10300 | 11600 | 15000 |
| Угол наклона загрузочного подъемника 60 град. | |||||||||||||||
| Емкость загрузочного ковша | кг. | 375 | 550 | 750 | 1100 | 1650 | 2200 | 2200 | 2700 | 3250 | 4300 | 5400 | 6450 | - | - |
| Мощность привода загрузочного устройства | |||||||||||||||
| многослойный канатный барабан | кВт | 2,2 | 3 | 4 | 5,5 | - | - | - | - | - | - | - | - | - | - |
| однослойный канатный барабан | кВт | - | - | 5,5 | 7,5 | 11 | 15 | 15 | 16,5 | 20,5 | 20,5 | 30 | 37 | - | - |
| Скорость перемещения загрузочного ковша | м/сек | 0,33 | 0,33 | 0,33 | 0,4 | 0,4 | 0,4 | 0,4 | 0,36 | 0,4 | 0,36 | 0,36 | 0,34 | - | - |
| Вес нетто загрузочного устройства | кг. | 360 | 550 | 800 | 1000 | 1700 | 1700 | 2100 | 2200 | 3000 | 4000 | 5100 | 5100 | - | - |

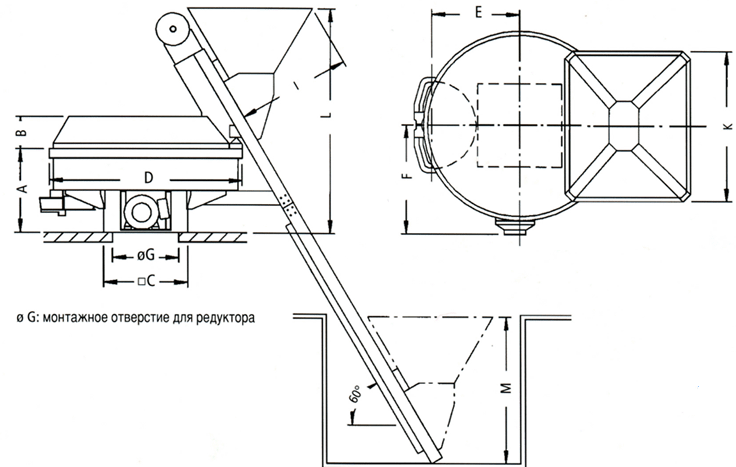

Все размеры указаны в мм. При проектировании монтажа запрашивайте монтажные чертежи. Все данные соответствуют современному уровню техники. Возможно внесение изменений, связанных с техническими усовершенствованиями.
| THZ | A | B | C | D | E | F | G | I | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 250 | 250 | 300 | 600 | 1354 | 780 | - | 500 | 930 | 1045 | 2130 | 1200 |
| 375 | 935 | 370 | 700 | 1700 | 765 | - | 550 | 1000 | 1100 | 2270 | 1300 |
| 500 | 1035 | 410 | 860 | 1900 | 860 | - | 650 | 1085 | 1330 | 2440 | 1400 |
| 750 | 1150 | 473 | 1000 | 2210 | 1000 | - | 750 | 1185 | 1510 | 2740 | 1600 |
| 1125 | 975 | 430 | 1100 | 2520 | 1175 | - | 900 | 1375 | 1790 | 2760 | 1800 |
| 1500 | 1100 | 430 | 1100 | 2520 | 1175 | 1423 | 1050 | 1520 | 2020 | 3020 | 2000 |
| 1500 G | 1150 | 380 | 1300 | 2872 | 1350 | 1423 | 1150 | 1520 | 2020 | 3055 | 2000 |
| 1875 | 1150 | 380 | 1300 | 2872 | 1350 | 1678 | 1150 | 1570 | 2020 | 3190 | 2100 |
| 2250 | 1300 | 330 | 1300 | 2992 | 1410 | 1678 | 1150 | 1740 | 2210 | 3430 | 2200 |
| 3000 | 1300 | 440 | 1500 | 3370 | 1575 | 1862 | 1350 | 2000 | 2460 | 3760 | 2600 |
| 3750 | 1600 | 310 | 1600 | 3840 | 1800 | 2317 | 1350 | - | - | - | - |
| 4500 | 1600 | 310 | 1600 | 3840 | 1800 | 2456 | 1350 | - | - | - | - |
| 5250 | 1600 | 320 | 1800 | 4350 | 2060 | 2400 | 1350 | - | - | - | - |
| 6000 | 1600 | 500 | 2000 | 4660 | 2210 | 2450 | 1650 | - | - | - | - |
