С механическими завихрителями:
- интенсивный смеситель для решения для решения наиболее трудных задач при смешивании;
- более эффективное применение мощности к материалу;
- сокращение времени смешивания посредством более эффективного распределения отдельных компонентов;
- подходит для широкого круга гетерогенных смесей;
- непрерывный контакт завихрителя с материалом.
С гидравлическими завихрителями:
- интенсивный смеситель для наиболее высоких требованиях при смешивании;
- более эффективное применение мощности к материалу;
- идеальный смеситель для процессов, требующих различные скорости вращения месильных инструментов;
- максимальная гомогенизация за минимальное время смешивания;
- непрерывный контакт завихрителя с материалом.
Кольцевые лотковые смесители THZ компании ТЕКА с завихрителями поставляются с механическим приводом с различной постоянной частотой вращения и с гидравлическим приводом для завихрителей с переменной частотой вращения, для циклического режима работы, типоразмеры от 250 до 4500 литров загружаемого материала.
Кольцевые лотковые смесители THZ компании ТЕКА с механическим приводом завихрителей типоразмеров от 250 до 1125 литров оборудованы одним, а от 1500 до 4500 литров - двумя вращающимися в одном направлении завихрителями. Для достижения максимальной степени гомогенизации в кратчайшее время рабочие аппараты завихрителей вращаются в направлении, противоположном вращению смесительных стержней. Привод завихрителей осуществляется от главного привода смесителя. При особых случаях использования частота вращения завихрителя может изменяться путём замены ременного шкива. С помощью преобразователя частоты можно изменять частоту вращения редуктора и, тем самым, скорость вращения завихрителя, например, для загрузки и выгрузки материала.
Кольцевые лотковые смесители THZ компании ТЕКА с гидравлическим приводом завихрителей типоразмеров от 250 до 1125 литров оборудованы одним или двумя завихрителями. Частота вращения завихрителей может бесступенчато регулироваться, а направление вращения - меняться на противоположное. В процессе загрузки и выгрузки материала каждый завихритель вращается с частотой холостого хода. Привод завихрителей осуществляется отдельно от гидравлического агрегата.
Дно и стенки смесительного лотка защищены от износа сменной футеровкой. В зависимости от варианта применения футеровка изготовлена из проверенных на практике материалов, например, специального стального листа, специальной хромоникелевой стали, хромоникелевого отбелённого чугуна, композитных броневых листов, материала Hardox 500, керамики с окисью алюминия. Месильные стержни регулируются по высоте и упруго смонтированы в корпусе ротора, по желанию заказчика они могут монтироваться в сменных втулках (THZ 250 - THZ 1125). начиная с типоразмера THZ 1500 этот вид монтажа применяется в серийном исполнении. В качестве специального исполнения смесители могут поставляться с централизованной смазкой. Месильные стержни, сменные манжеты для защиты месильных стержней от износа и скребки могут изготавливаться из различных материалов на выбор заказчика: отбеленного чугуна W4, с покрытием из твердых сплавов, полиуретановых эластомеров, отбеленного чугуна (SPIKE) со штифтами из твердого сплава.
Кольцевой лотковый смеситель THZ 250 оборудован не требующим обслуживания фланцевым редукторным двигателем в качестве привода и для опорожнения. Кольцевые лотковые смесители типоразмеров с THZ 375 по THZ 1125 имеют расположенный по центру планетарный редуктор с фланцевым двигателем.
Кольцевые лотковые смесители типоразмеров с THZ 1125 G по THZ 4500 также приводятся в действие расположенным по центру планетарным редактором с карданным валом и двигателем на лапах. По желанию для мягкого пуска с полной нагрузкой может быть установлена промежуточная турбомуфта.
Прифланцованный к редуктору масляный насос обеспечивает циркуляцию масла и служит для опорожнения смесителя. Общая система маслоснабжения облегчает технический уход за редуктором и системой опорожнения комплексного узла. Ротационный цилиндр приводит в действие сегментные разгрузочные заслонки с электрическим управлением, которые могут устанавливаться в любое положение с помощью не подверженных износу концевых выключателей. Благодаря смещённому во внутрь центру вращения создается большое разгрузочное отверстие, что позволяет быстро выгрузить продукт. В качестве опции разгрузочное устройство может приводиться в действие независимо от привода смесителя через отдельный гидравлический агрегат. В типоразмерах с THZ 375 до THZ 1125 могут монтироваться до 4, а начиная с типоразмера THZ 1125 G до THZ 4500 - до 3 разгрузочный устройств. Возможна также установка устройства для выгрузки продукта с целью пробоотбора. Рабочее пространство смесителя защищено пыленепроницаемым защитным кожухом. Максимально большие заслонки имеют разное расположение и могут приводиться в действие ручными или электрическими лебёдками. Благодаря отсутствию ограничивающих пространство надстроек возможно размещение загрузочных отверстий, патрубков, вентиляционных отверстий, заслонок для чистки, смотровых отверстий по индивидуальным проектам. В зависимости от концепции установки для загрузки смесителя предусмотрены подъёмники с опрокидывающимися ковшами или подъёмники с разгрузкой через откидное дно. Загрузочные подъемники могут монтироваться на смесителе или отдельно с наклоном направляющих между 45 град. и 90 град.
| Гидравлический завихритель | THZ | 250 EWN |
375 EWN |
500 EWN |
750 EWN |
1125 EWN |
1500G EWN |
1875 EWN |
2250 EWN |
3000 EWN |
3750 EWN |
4500 EWN |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Емкость смесителя | л. | 250 | 375 | 500 | 750 | 1125 | 1500 | 1875 | 2250 | 3000 | 3750 | 4500 |
| Емкость (при загрузке россыпью) | кг. | 400 | 600 | 800 | 1200 | 1800 | 2400 | 3000 | 3600 | 4800 | 6000 | 7200 |
| Выход жесткого бетона на один цикл | м.куб | 0,15 | 0,25 | 0,33 | 0,5 | 0,75 | 1,0 | 1,25 | 1,5 | 2,0 | 2,5 | 3,0 |
| Мощность привода смесителя | кВт | 7,5 | 11 | 15 | 22 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| - ГОТОВЫЕ ЭЛЕМЕНТЫ - | ||||||||||||
| Частота вращения ротора | об/м | 35 | 37 | 30,5 | 29 | 29 | 20 | 20 | 18,5 | 18,5 | 18,5 | 18,5 |
| Вес нетто стандартного смесителя | кг. | 900 | 1500 | 1900 | 2500 | 3500 | 4600 | 4600 | 6500 | 8600 | 9500 | 10300 |
| Одинарный завихритель | THZ EWN |
250 | 375 | 500 | 750 | 1125 | - | - | - | 3000 | 3750 | 4500 |
| Мощность привода завихрителя | кВт | 15 | 22 | - | - | - | 30 | 55 | 55 | |||
| Частота вращения завихрителя, мин/макс | об/мин | 50-450 | - | - | - | 50-350 | ||||||
| Двойной завихритель | THZ DWN |
- | - | - | - | - | 1500 | 1875 | 2250 | - | - | - |
| Мощность привода завихрителя | кВт | - | - | - | - | - | 22 | 30 | 30 | |||
| Частота вращения завихрителя, мин/макс | об/мин | 50-300 | ||||||||||
| Давление в тубопроводе высокого давления, макс. | бар | 210 | ||||||||||
| Рабочий аппарат завхрителя | Стержневой завихритель | |||||||||||
| Механический завихритель | THZ | 250 EWN |
375 EWN |
500 EWN |
750 EWN |
1125 EWN |
1500G EWN |
1875 EWN |
2250 EWN |
3000 EWN |
3750 EWN |
4500 EWN |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Емкость смесителя | л. | 250 | 375 | 500 | 750 | 1125 | 1500 | 1875 | 2250 | 3000 | 3750 | 4500 |
| Емкость (при загрузке россыпью) | кг. | 400 | 600 | 800 | 1200 | 1800 | 2400 | 3000 | 3600 | 4800 | 6000 | 7200 |
| Выход жесткого бетона на один цикл | м.куб | 0,15 | 0,25 | 0,33 | 0,5 | 0,75 | 1,0 | 1,25 | 1,5 | 2,0 | 2,5 | 3,0 |
| Мощность привода смесителя - ТРАНСПОРТНЫЙ БЕТОН - |
кВт | 13,5 | 15 | 22 | 30 | 37 | 37 | 45 | 55 | 75 | 90 | 110 |
| Мощность привода смесителя - ГОТОВЫЕ ЭЛЕМЕНТЫ - |
кВт | 13,5 | 15 | 22 | 30 | 37 | 45 | 55 | 75 | 95 | 110 | 132 |
| Частота вращения ротора | об/м | 35 | 37 | 30,5 | 29 | 20 | 20 | 20 | 18,5 | 18,5 | 18,5 | 18,5 |
| Вес нетто стандартного смесителя | кг. | 1000 | 1600 | 2000 | 2600 | 4300 | 4600 | 4650 | 6600 | 7100 | 9600 | 10400 |
| Частота вращения завихрителя, | об/мин | 200 | 200 | 200 | 200 | 200 | 100 | 100 | 100 | 100 | 100 | 100 |
| Мощность привода завихрителя | кВт | 15 | 22 | - | - | - | 30 | 55 | 55 | |||
| Рабочий аппарат завхрителя | Стержневой завихритель | |||||||||||
| Наклон загрузочного подъемника 60 град. | THZ | 250 EWN |
375 EWN |
500 EWN |
750 EWN |
1125 EWN |
1500G EWN |
1875 EWN |
2250 EWN |
3000 EWN |
3750 EWN |
4500 EWN |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Емкость загрузочного ковша | кг. | 375 | 550 | 750 | 1100 | 1650 | 2200 | 2700 | 3250 | 4300 | 5400 | 6450 |
| Мощность привода загрузочного устройства | ||||||||||||
| - многослойный канатный барабан | кВт | 2,2 | 3 | 4 | 5,5 | - | - | - | - | - | - | - |
| - однослойный канатный барабан | кВт | - | - | 5,5 | 7,5 | 15 | 15 | 16.5 | 20.5 | 20.5 | 30 | 37 |
| Скорость перемещения загрузочного ковша | м/сек | 0,33 | 0,33 | 0,33 | 0,40 | 0,40 | 0,40 | 0,36 | 0,40 | 0,36 | 0,36 | 0,34 |
| Вес нетто загрузочного устройства | кг. | 360 | 550 | 800 | 1000 | 1700 | 2100 | 2200 | 3000 | 4000 | 5100 | 5100 |

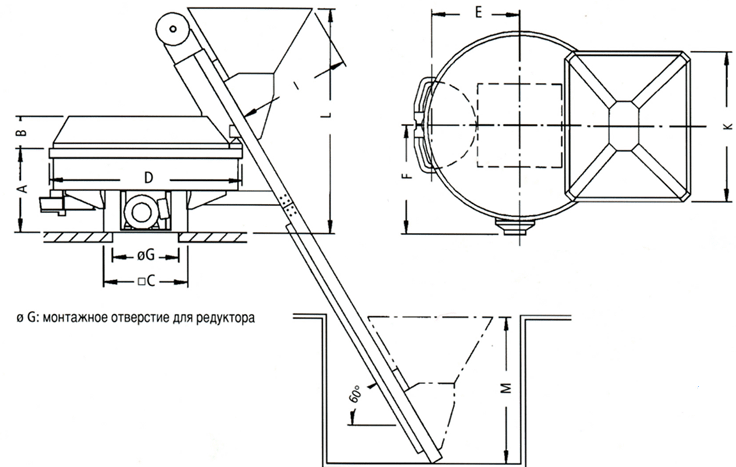

Все размеры указаны в мм. При проектировании монтажа запрашивайте монтажные чертежи.
Все данные соответствуют современному уровню техники. Возможно внесение изменений, связанных с техническими усовершенствованиями.
| THZ EWN | A | B | C | D | E | F | G | I | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 250 | 250 | 300 | 600 | 1354 | 780 | - | 500 | 930 | 1045 | 2130 | 1200 |
| 375 | 935 | 370 | 700 | 1700 | 765 | - | 550 | 1000 | 1100 | 2270 | 1300 |
| 500 | 1035 | 410 | 860 | 1900 | 860 | - | 650 | 1085 | 1330 | 2440 | 1400 |
| 750 | 1150 | 473 | 1000 | 2210 | 1000 | - | 750 | 1185 | 1510 | 2740 | 1600 |
| 1125 | 1100 | 430 | 1100 | 2520 | 1175 | 1423 | 1050 | 1520 | 2020 | 3055 | 2000 |
| 1500 G | 1150 | 380 | 1300 | 2872 | 1350 | 1423 | 1150 | 1520 | 2020 | 3055 | 2000 |
| 1875 | 1150 | 380 | 1300 | 2872 | 1350 | 1678 | 1150 | 1570 | 2020 | 3190 | 2100 |
| 2250 | 1300 | 330 | 1300 | 2992 | 1410 | 1678 | 1150 | 1740 | 2210 | 3430 | 2200 |
| 3000 | 1300 | 440 | 1500 | 3370 | 1575 | 1862 | 1350 | 2000 | 2460 | 3760 | 2600 |
| 3750 | 1600 | 440 | 1600 | 3840 | 1800 | 2317 | 1350 | - | - | - | - |
| 4500 | 1600 | 440 | 1600 | 3840 | 1800 | 2456 | 1350 | - | - | - | - |

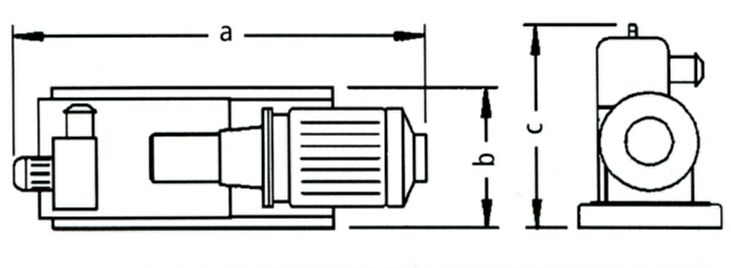

| Размеры | a | b | c | кг. |  | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 15 кВт | 1625 | 600 | 872 | 340 | ||||||
| 22 кВт | 1675 | 600 | 872 | 380 | ||||||
| 30 кВт | 1730 | 600 | 872 | 430 | ||||||
| 37 кВт | 1859 | 680 | 933 | 490 | ||||||
| 45 кВт | 1900 | 680 | 1200 | 540 | ||||||
| 55 кВт | 1950 | 780 | 1200 | 600 | ||||||
